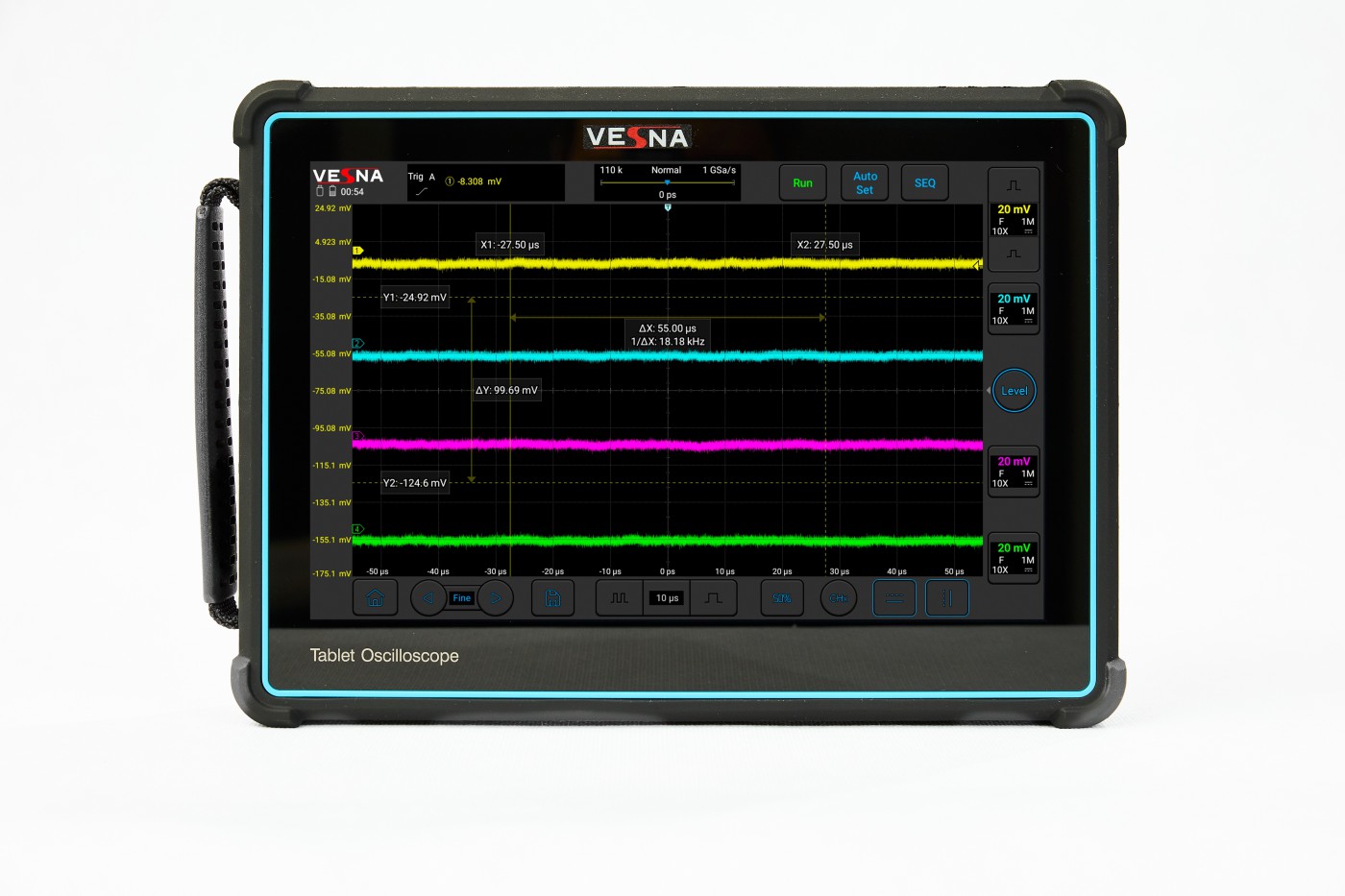

Осциллограф портативный OVU2
Серия портативных осциллографов OVU2 представляют собой профессиональные портативные приборы нового поколения. Устройство оснащено 10,1-дюймовым экраном высокой чёткости, что обеспечивает превосходную визуализацию исследуемых сигналов.
OVU2 в отличии от серии осциллографов OVU1 оснащен большей глубиной памяти, частотой дискретизации и скоростью сбора данных.
Благодаря сочетанию характеристик и эргономики, осциллограф серии OVU2 становится идеальным инструментом как для лабораторных исследований, так и для работы непосредственно на объекте. Встроенный литиевый аккумулятор позволяетпроводить измерения в полевых условиях более 5 часов.
Полоса пропускания до 300 МГц
4 аналоговых канала
Максимальная частота
дискретизации 2 ГВыб/с
дискретизации 2 ГВыб/с
Разрядность АЦП 8 Бит
Скорость обновления
до 300 000 осцилл./сек
до 300 000 осцилл./сек
от 261 500 ₽
Модельный ряд
| Модель | OVU2-403 | OVU2-403 с сумкой | OVU2-403 с кейсом | OVU2-402 | OVU2-402 с сумкой | OVU2-402 с кейсом |
|---|---|---|---|---|---|---|
| Цена | 298 900 ₽ | 302 700 ₽ | 321 800 ₽ | 261 500 ₽ | 265 100 ₽ | 280 600 ₽ |
| Класс осциллографа | 2 | |||||
| Исполнение | портативный | |||||
| Полоса пропускания (МГц/ГГц) | 300 МГц | 200 МГц | ||||
| Применение | общее | |||||
| Количество каналов | 4 | |||||
| Входное сопротивление | 50 Ом / 1 МОм | |||||
| Вертикальное разрешение | 8 Бит | |||||
| Частота дискретизации на каждый канал | 1 Гвыб/с | |||||
| Частота дискретизации при объединении каналов | 2 Гвыб/с | |||||
| Глубина памяти на каждый канал | 110 Мотсчетов | |||||
| Глубина памяти при объединении каналов | 220 Мотсчетов | |||||
| Скорость захвата | 300.000 осцил./с | |||||
| Наличие батареи | + | |||||
| Экран (диагональ; разрешение) | 10.1" 1920×800 | |||||
| Масса | 1.9 кг | |||||
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS 422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | сумка для переноски I²C, SPI, UART, RS-232/RS 422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | кейс для транспортировки I²C, SPI, UART, RS-232/RS 422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | I²C, SPI, UART, RS-232/RS 422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | ||
Опционально
- Сумка для переноски
- Пластиковый кейс для транспортировки
- Высокочастотный токовый пробник АС/DC, 50/100 МГц, 6А/30А, BNC
- АС токовый пробник RСP500, 15-300 кГц, 200 А-500 А (Pik), BNC
- АС токовый пробник СР2100В, DC-2.5 МГц, 10/100 А, BNC
- Высоковольтный дифференциальный пробник DP750-100, 100 МГц, 75В (50х), 750В (50х), BNC
- Высоковольтный дифференциальный пробник DP, 100 МГц, 700В- 5600В (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 100 МГц, 700В- 3000В (Pik), BNC
Документы
Описание типа OVU2
PDF, 223.63 КБ
Методика поверки OVU2
PDF, 2.48 МБ
Технические характеристики OVU2
PDF, 510.99 КБ
Руководство по программированию
PDF, 1.02 МБ
