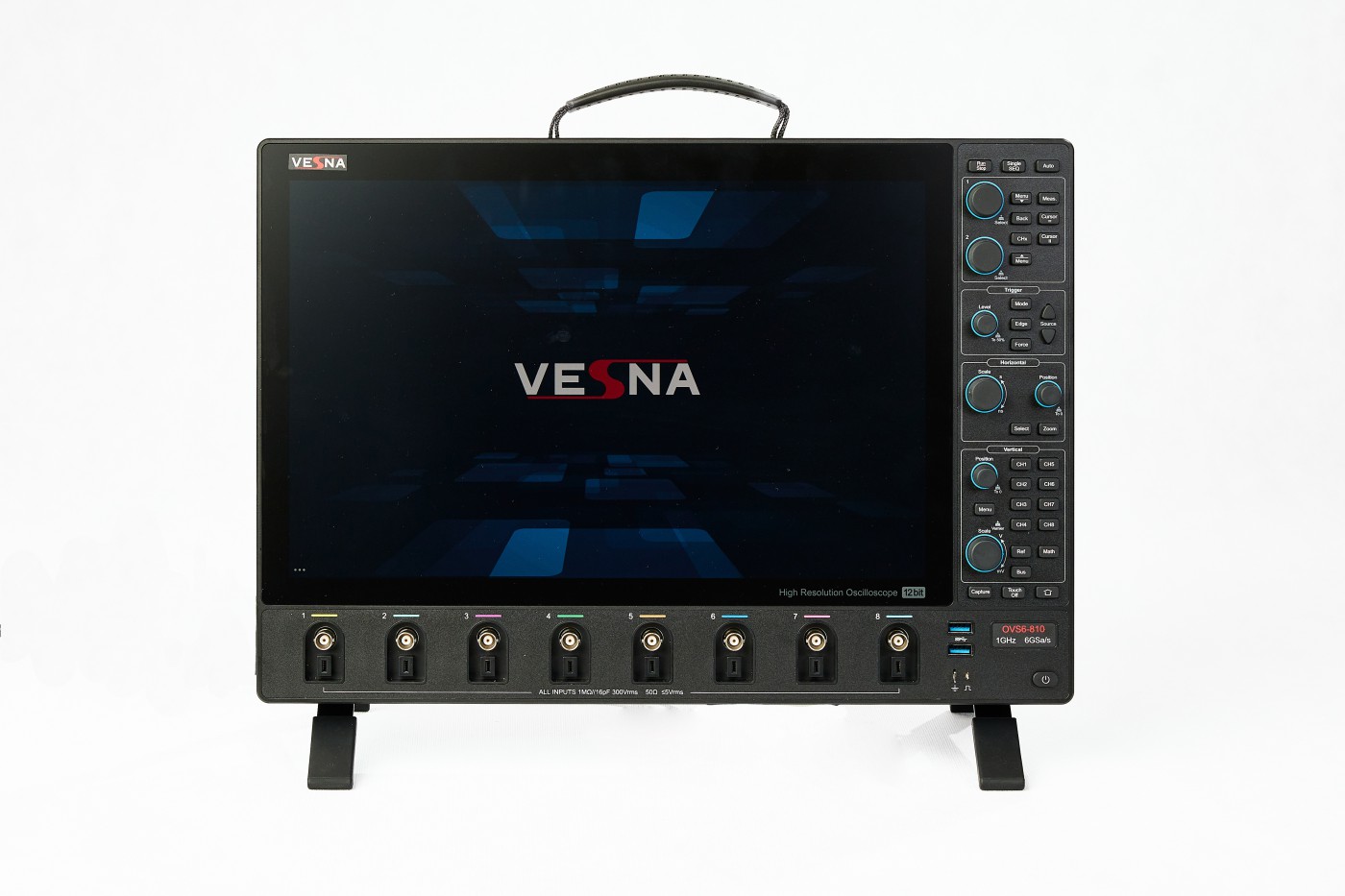

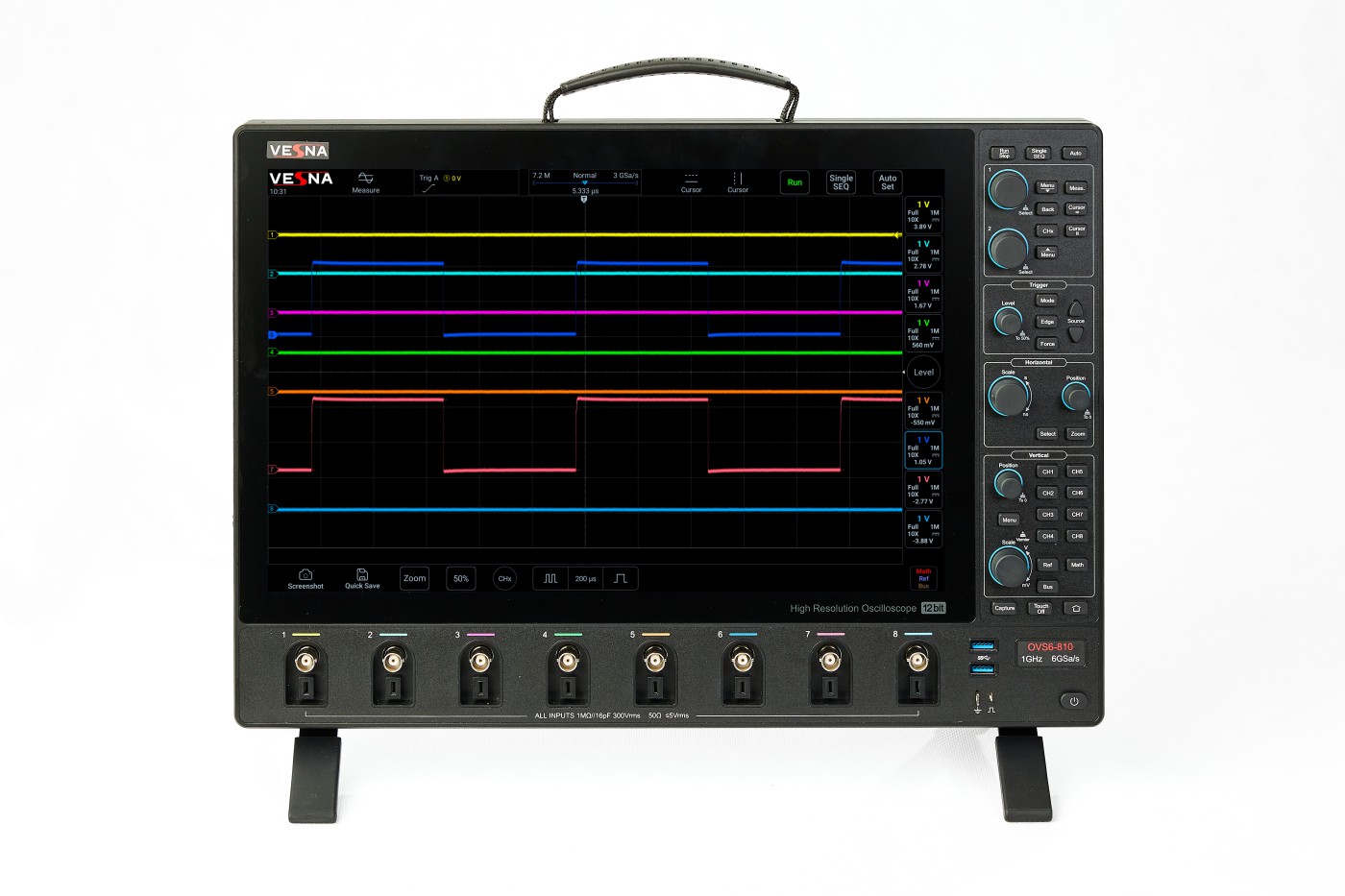

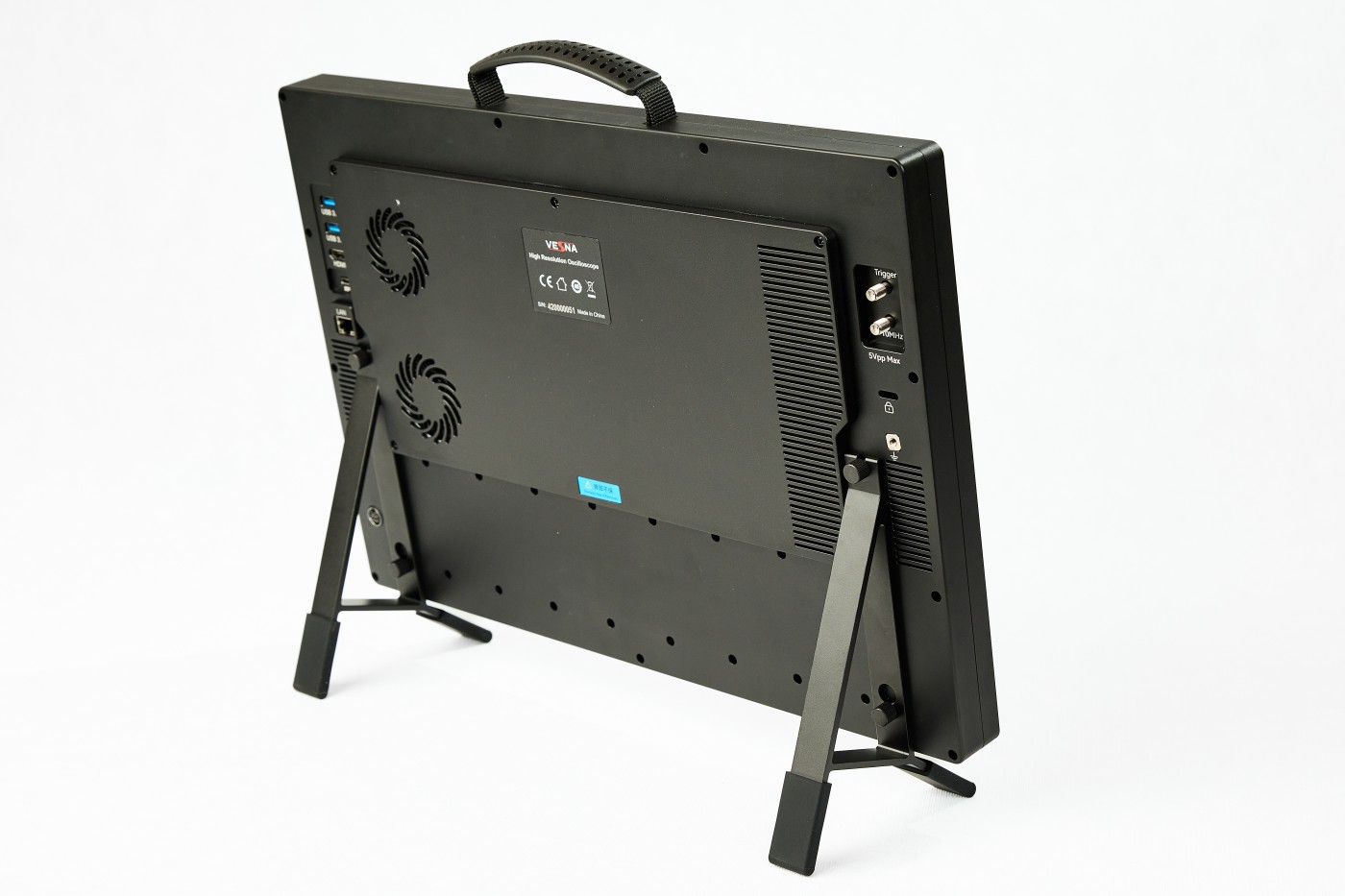

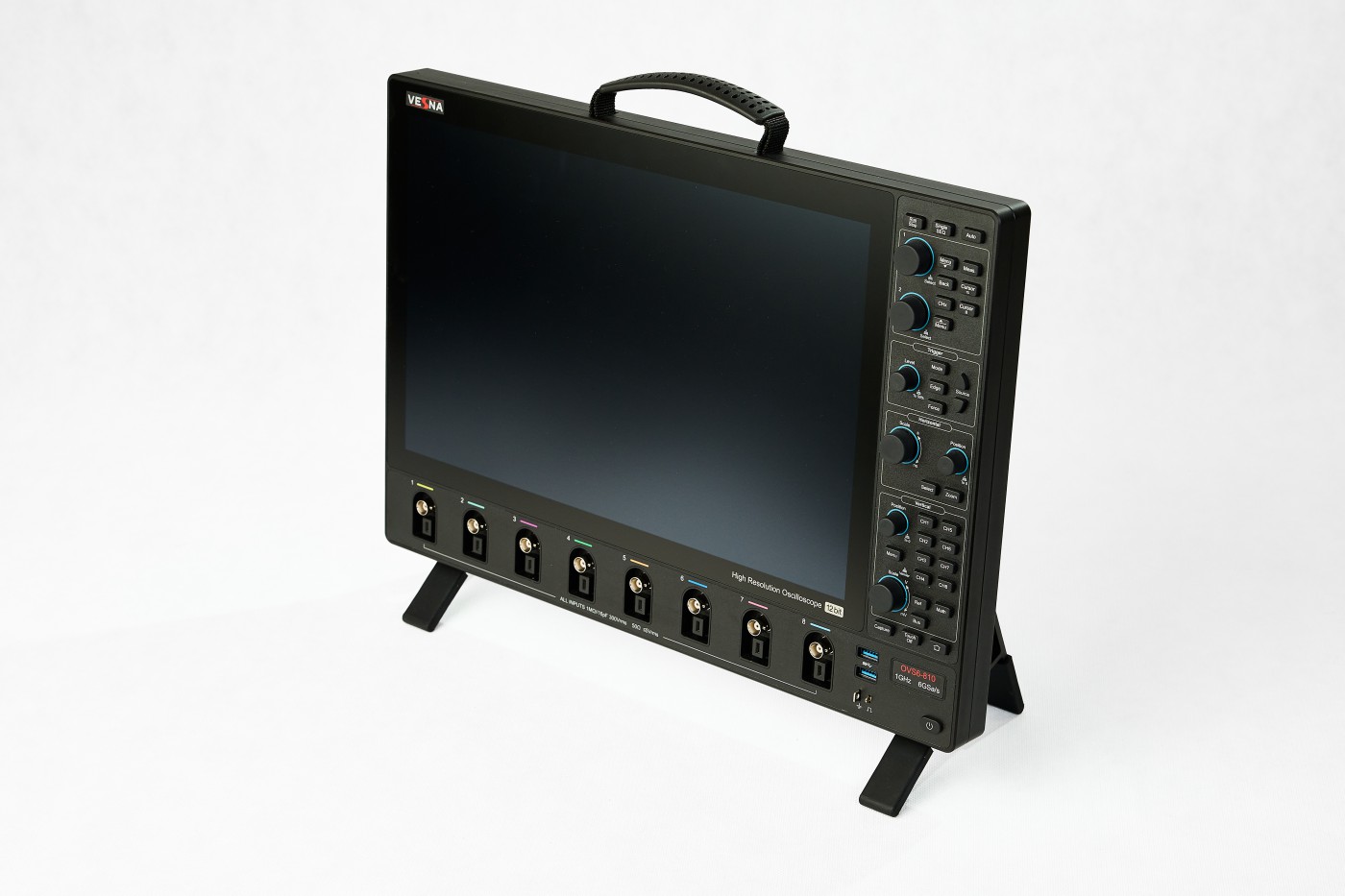

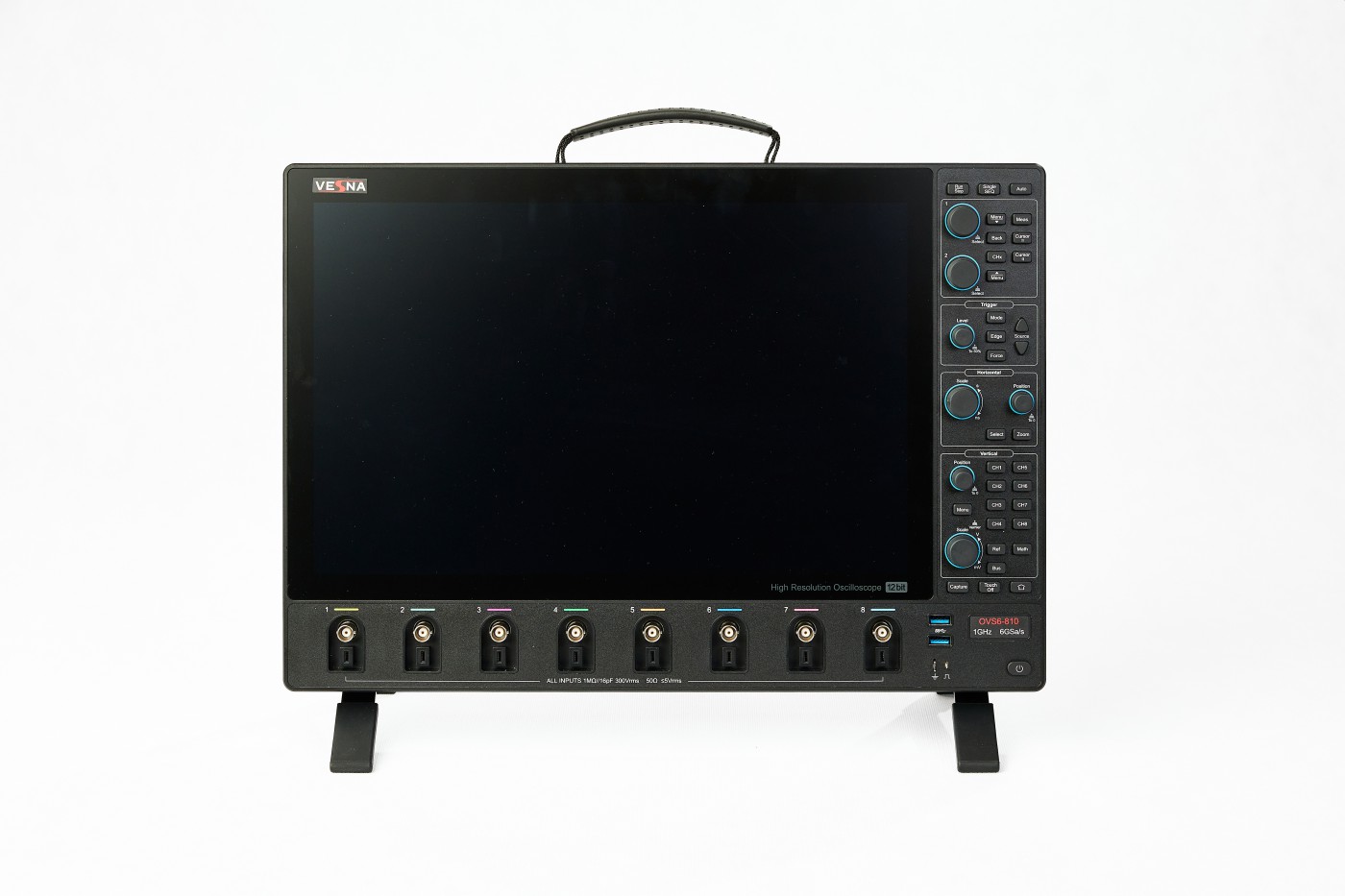

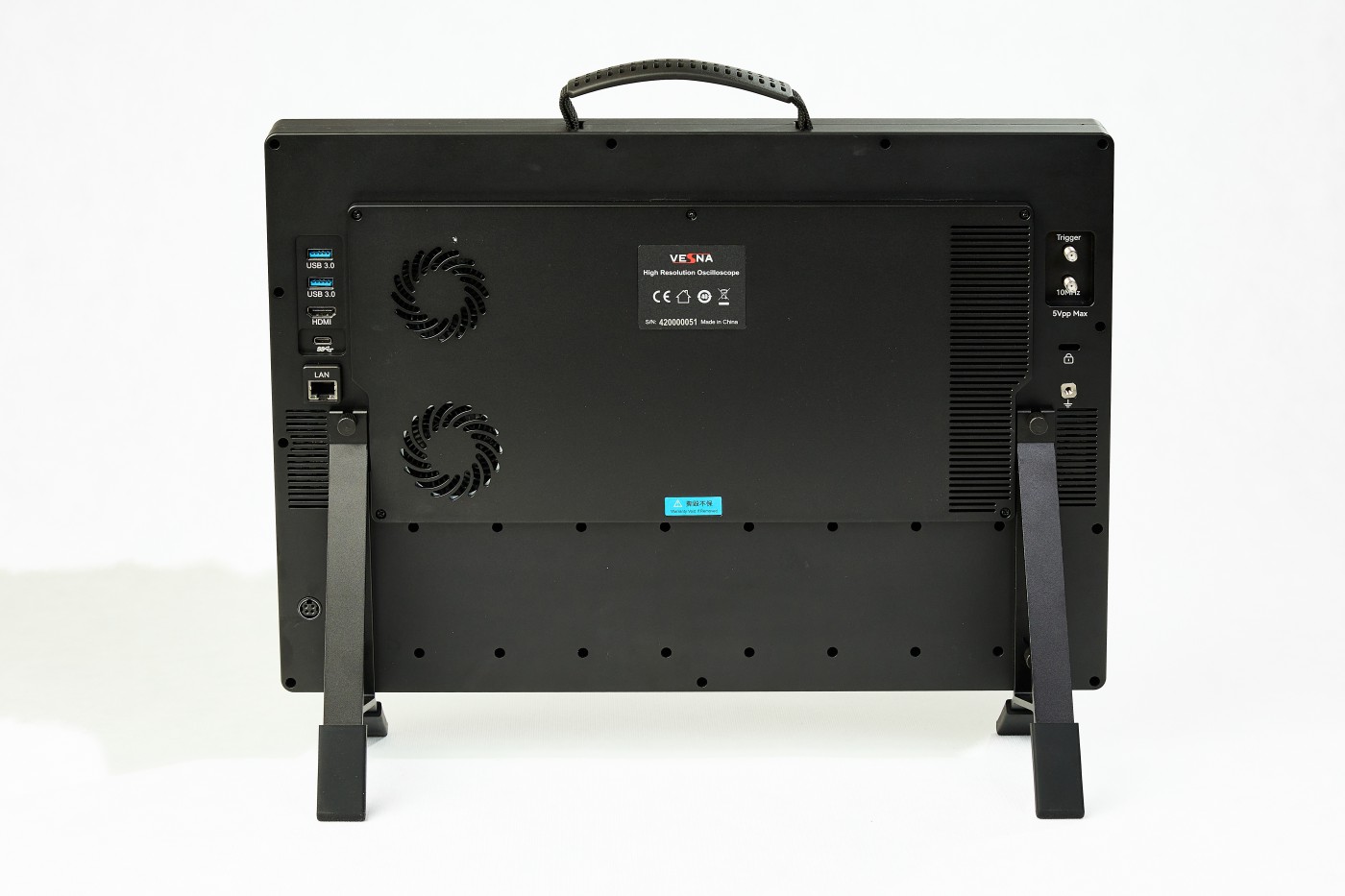

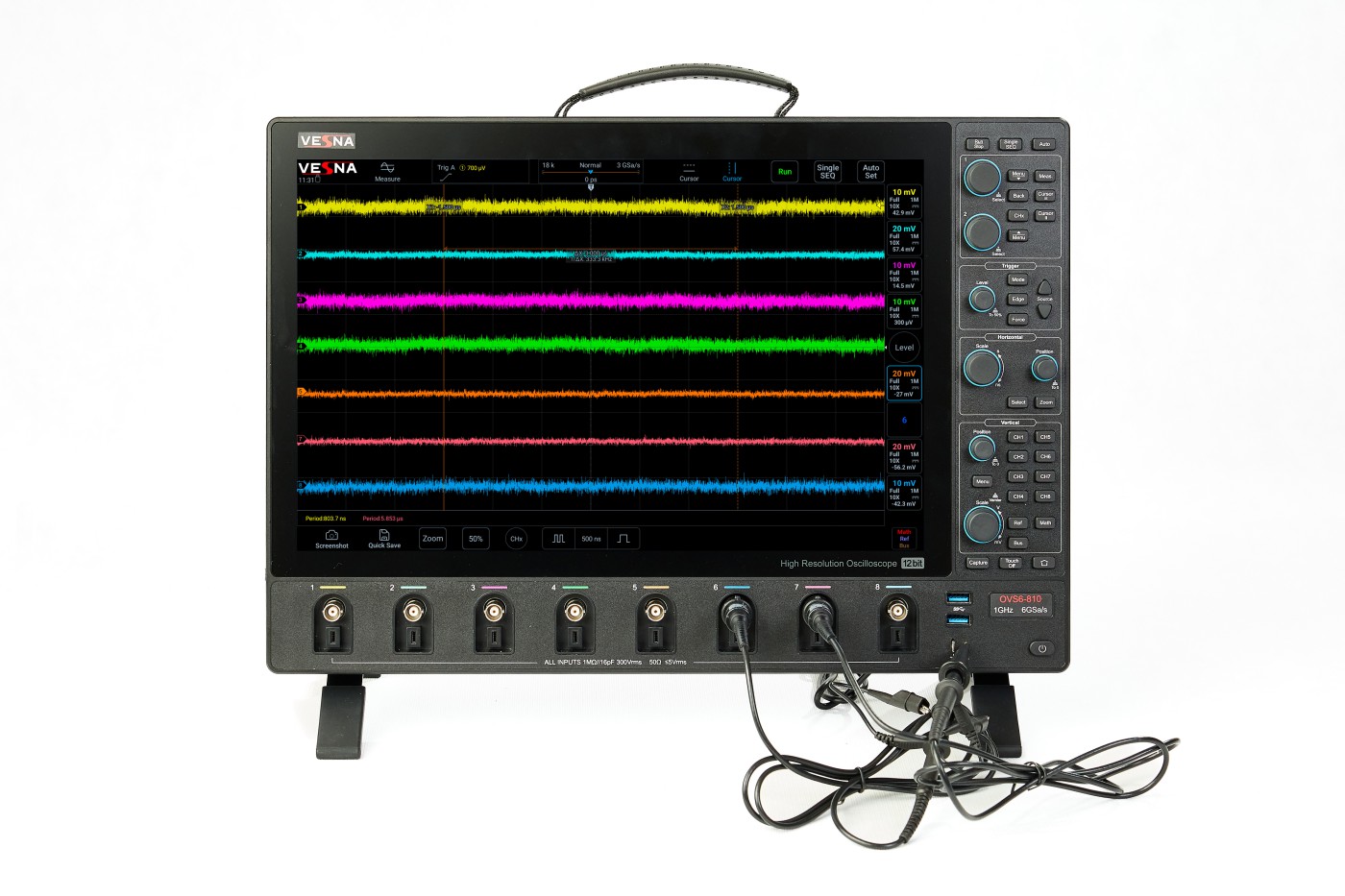

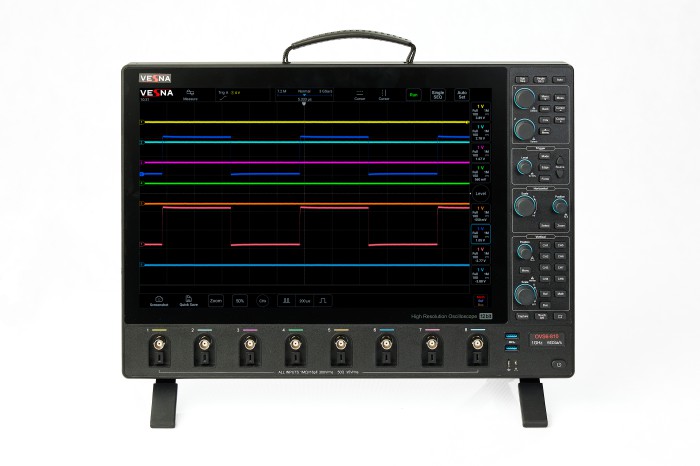

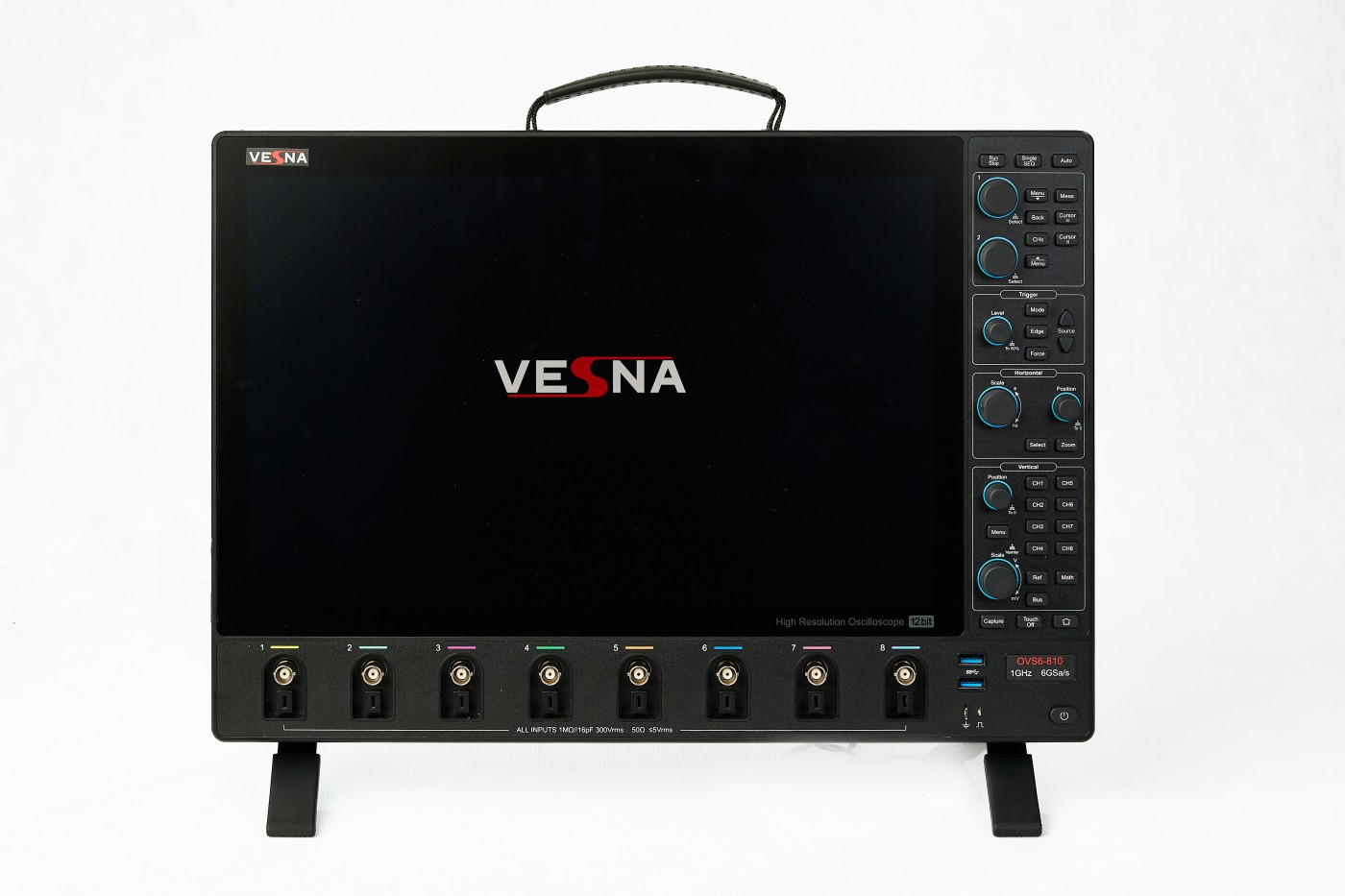

Осциллограф лабораторный OVS6
Серия лабораторных осциллографов OVS6 — это современные 8-канальные цифровые приборы. Осциллографы относятся к приборам высшего класса. Базовая версия устройства предлагает полосу пропускания 350 МГц, однако этот показатель можно расширить до 500 МГц или 1 ГГц благодаря специальным программным опциям.
Высокая скорость сбора данных и объём памяти позволяет эффективно работать даже со слабыми сигналами и не пропустить кратковременные события.
Полоса пропускания до 1 ГГц
8 аналоговых каналов
Максимальная частота
дискретизации 6 ГВыб/с
дискретизации 6 ГВыб/с
Разрядность АЦП 12 Бит
Скорость обновления
до 280 000 осцилл./сек
до 280 000 осцилл./сек
от 2 601 800 ₽
Модельный ряд
| Модель | OVS6-810 | OVS6-805 | OVS6-803 |
|---|---|---|---|
| Цена | 2 764 500 ₽ | 2 699 300 ₽ | 2 601 800 ₽ |
| Класс осциллографа | 3 | ||
| Исполнение | лабораторный | ||
| Полоса пропускания (МГц/ГГц) | 1 ГГц | 500 МГц | 350 МГц |
| Применение | общее | ||
| Количество каналов | 8 | ||
| Входное сопротивление | 50 Ом / 1 МОм | ||
| Вертикальное разрешение | 12 Бит | ||
| Частота дискретизации на каждый канал | 3 Гвыб/с | ||
| Частота дискретизации при объединении каналов | 6 Гвыб/с | ||
| Глубина памяти на каждый канал | 900 Мотсчетов | ||
| Глубина памяти при объединении каналов | 1800 Мотсчетов | ||
| Скорость захвата | 280.000 осцил./с | ||
| Наличие батареи | - | ||
| Экран (диагональ; разрешение) | 16" 1920×1200 | ||
| Масса | 4.6 кг | ||
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | ||
Опционально
- Высокочастотный токовый пробник АС/DC, 100 МГц, 6А/30А, BNC
- АС токовый пробник RСP, 10 Гц-30 МГц, 200 мА-600А (Pik), BNC
- АС токовый пробник СР2100В, DC-2.5 МГц, 10/100А, BNC
- АС токовый пробник АСР1000, 10 Гц-100 кГц, 0.1А-1000А (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 100 МГц, 700В- 3000В (Pik), BNC
Документы
Описание типа OVS6
PDF, 327.96 КБ
Методика поверки OVS6
PDF, 3.24 МБ
Технические характеристики OVS6
PDF, 538.57 КБ
Руководство по программированию
PDF, 1.02 МБ
