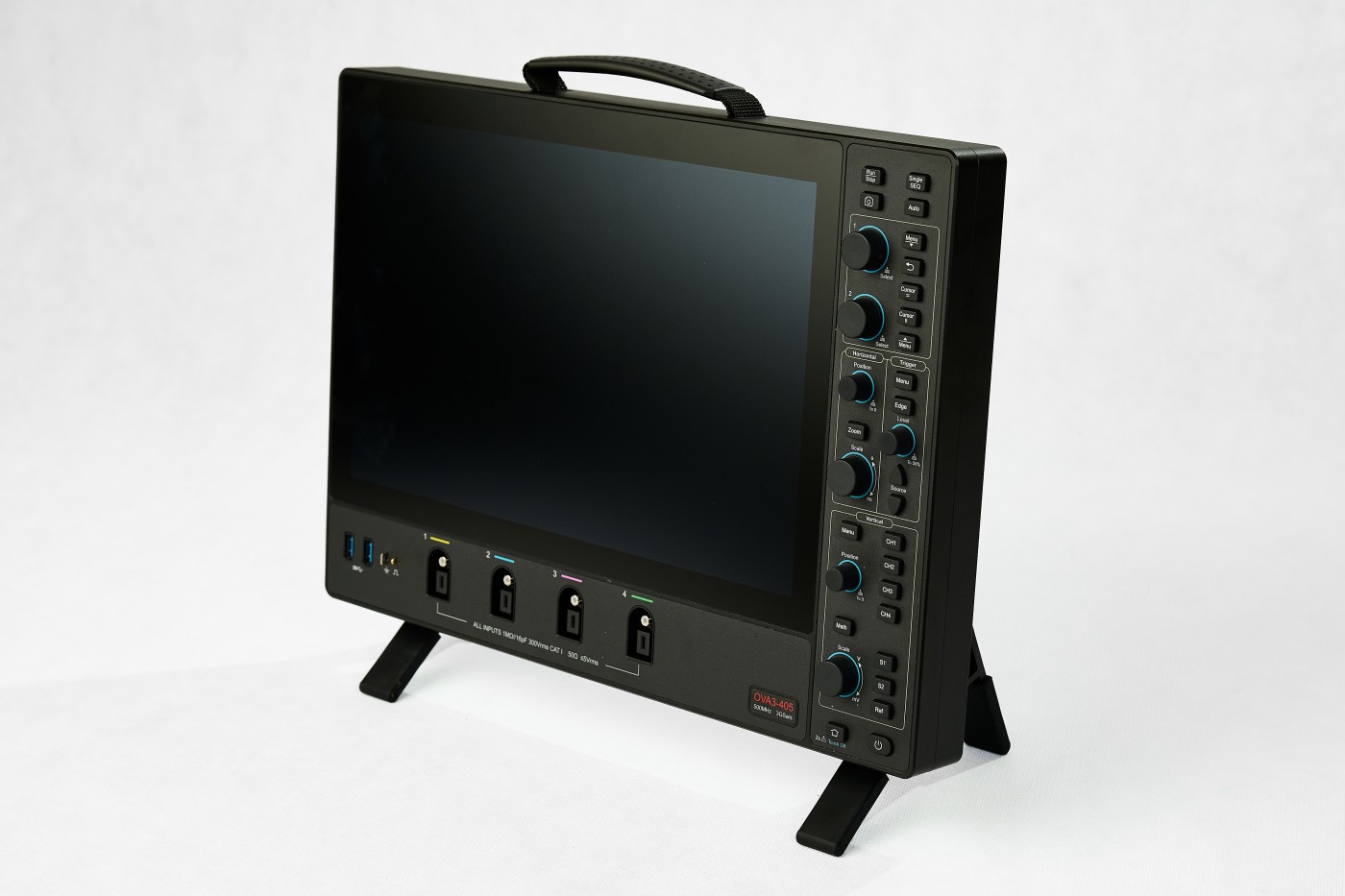

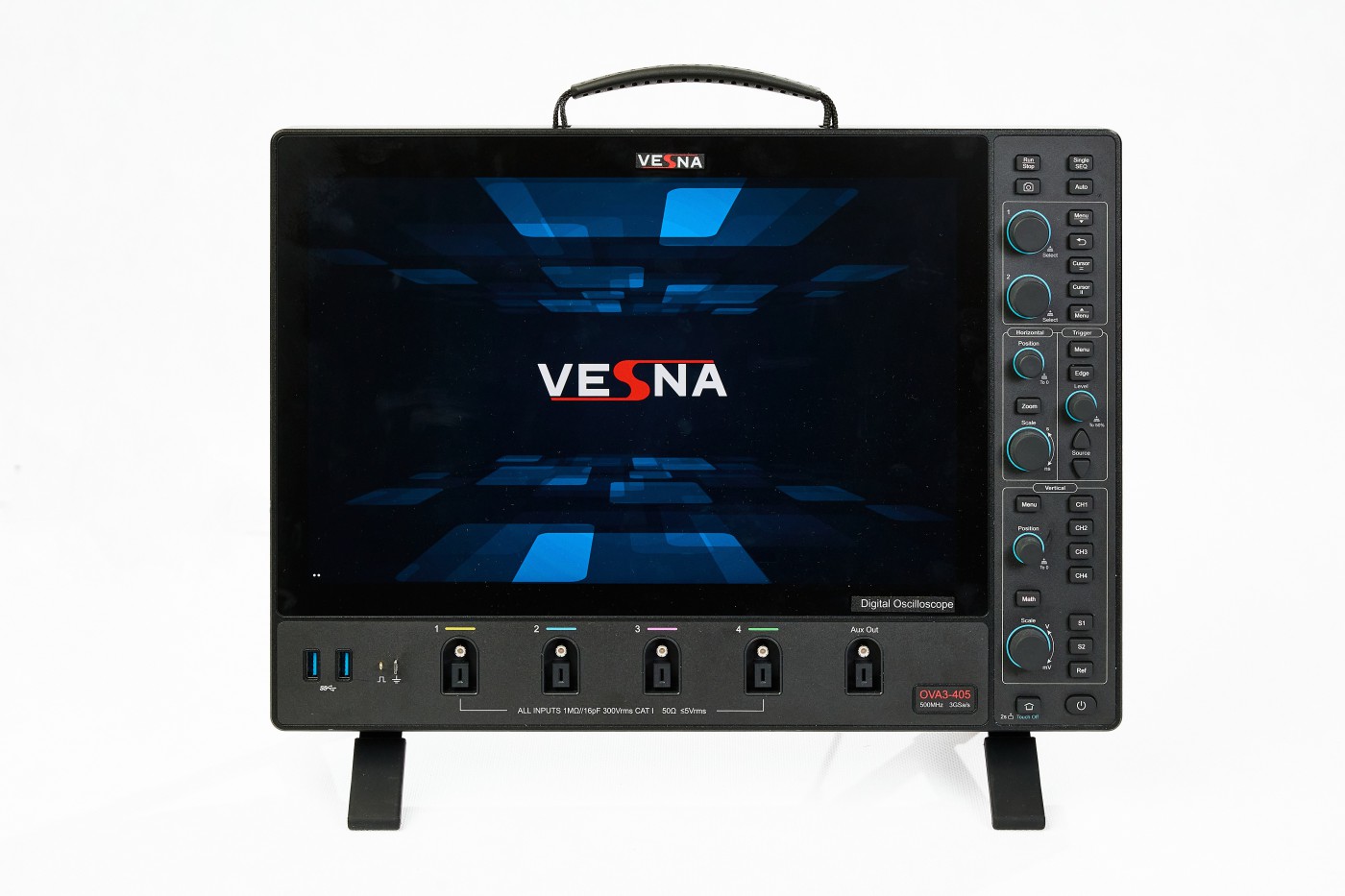

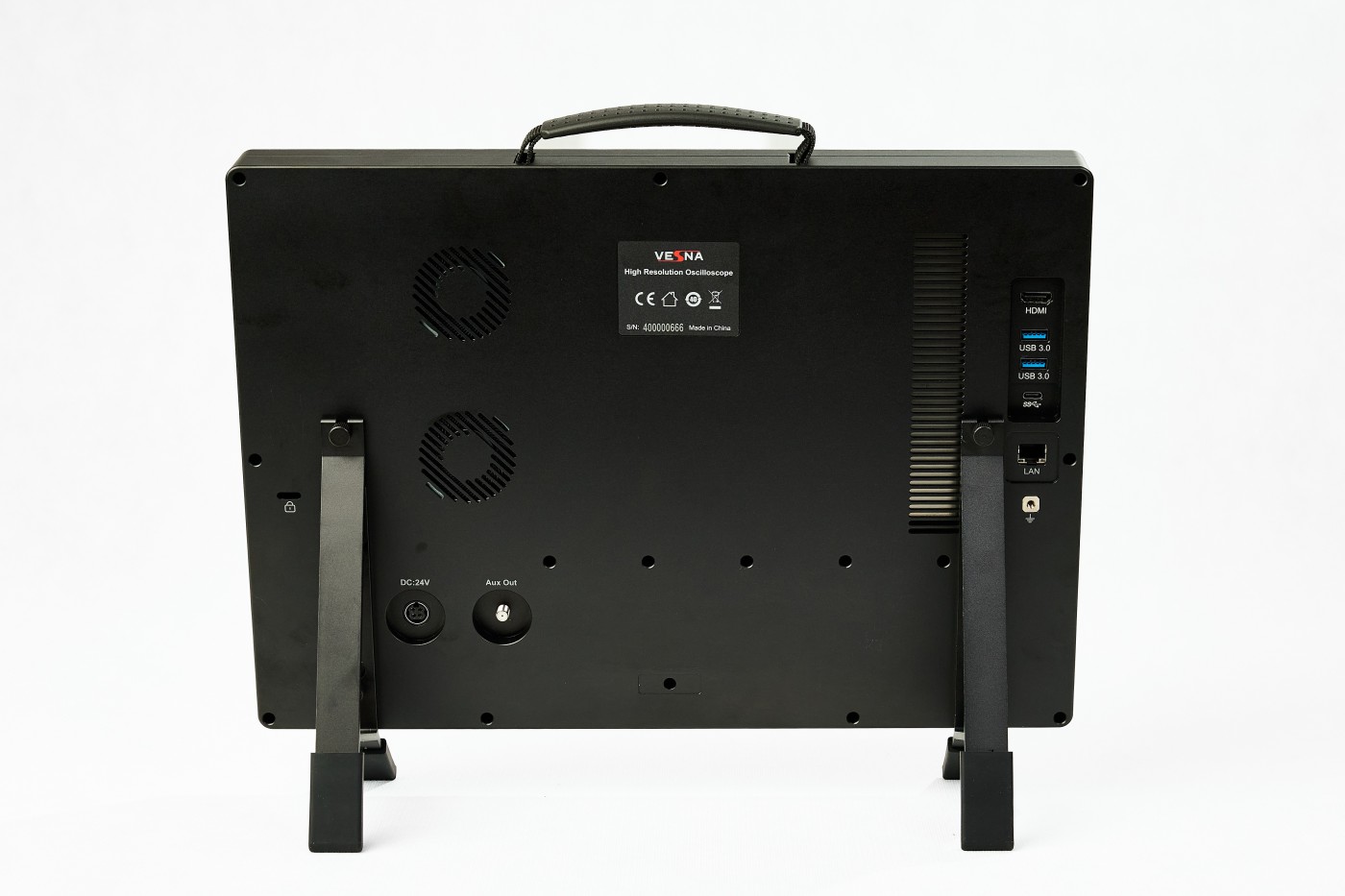

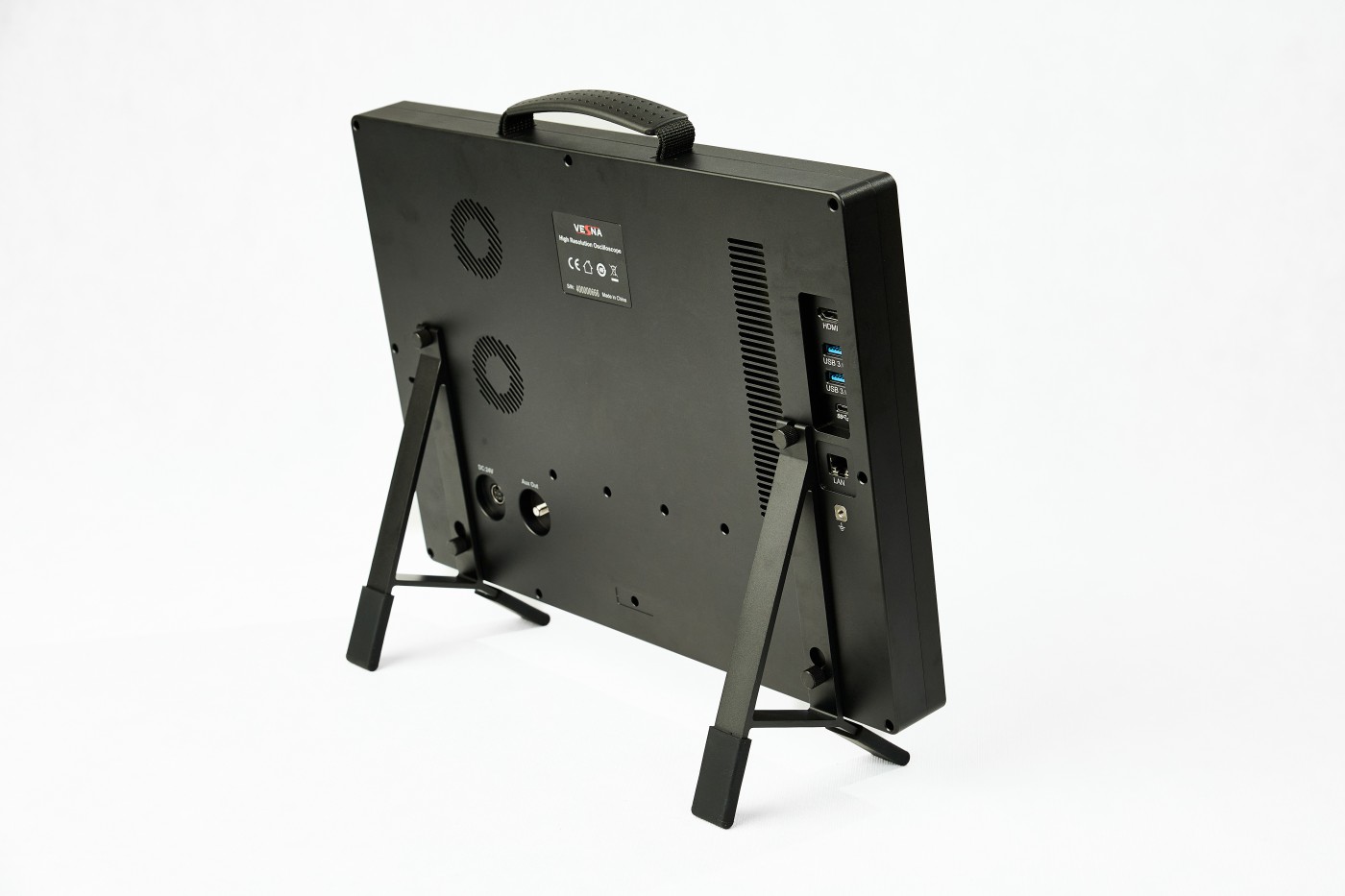

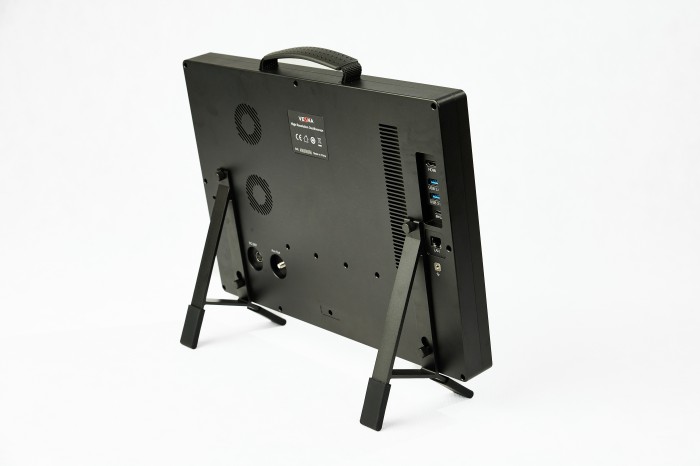

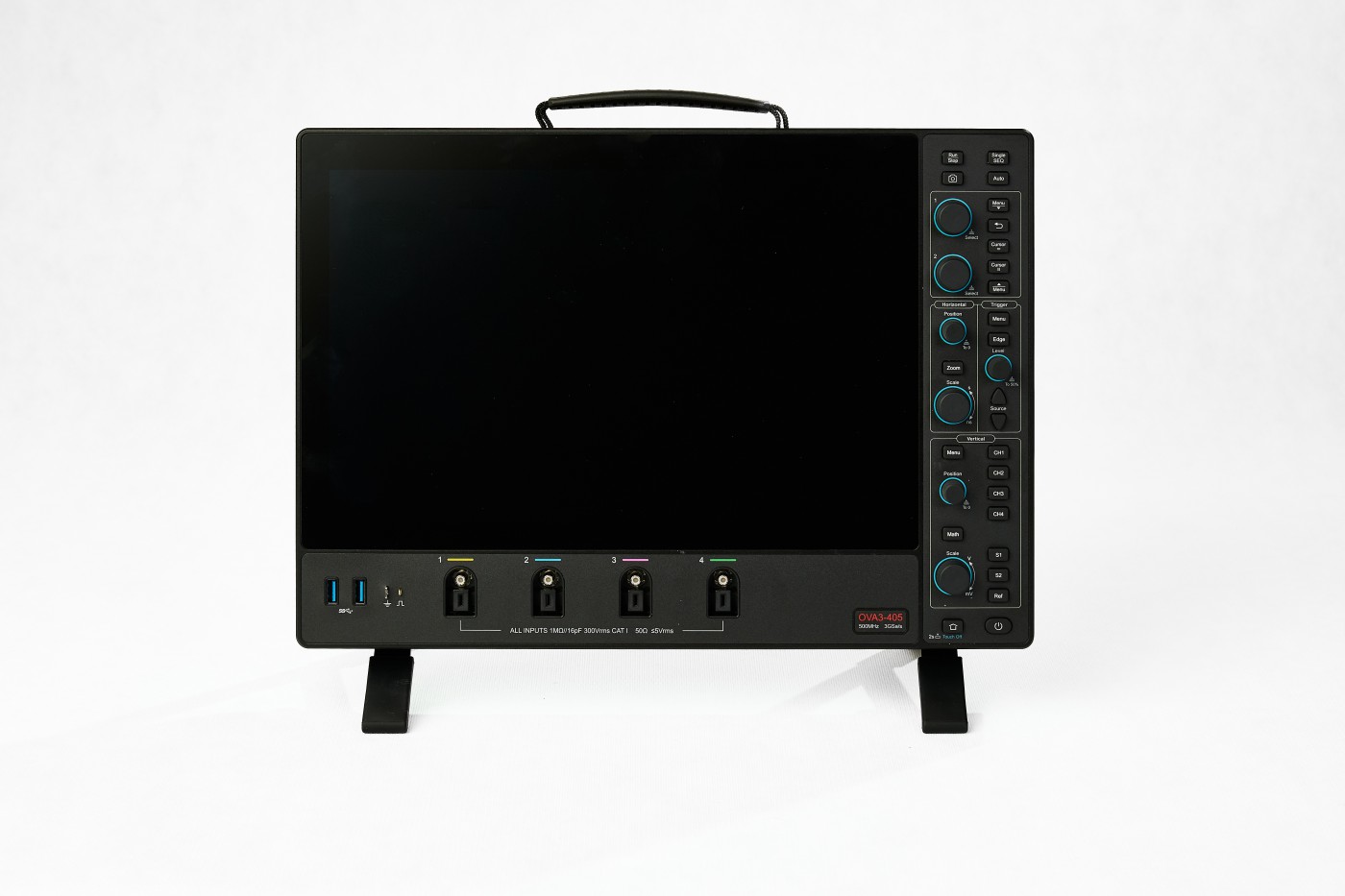

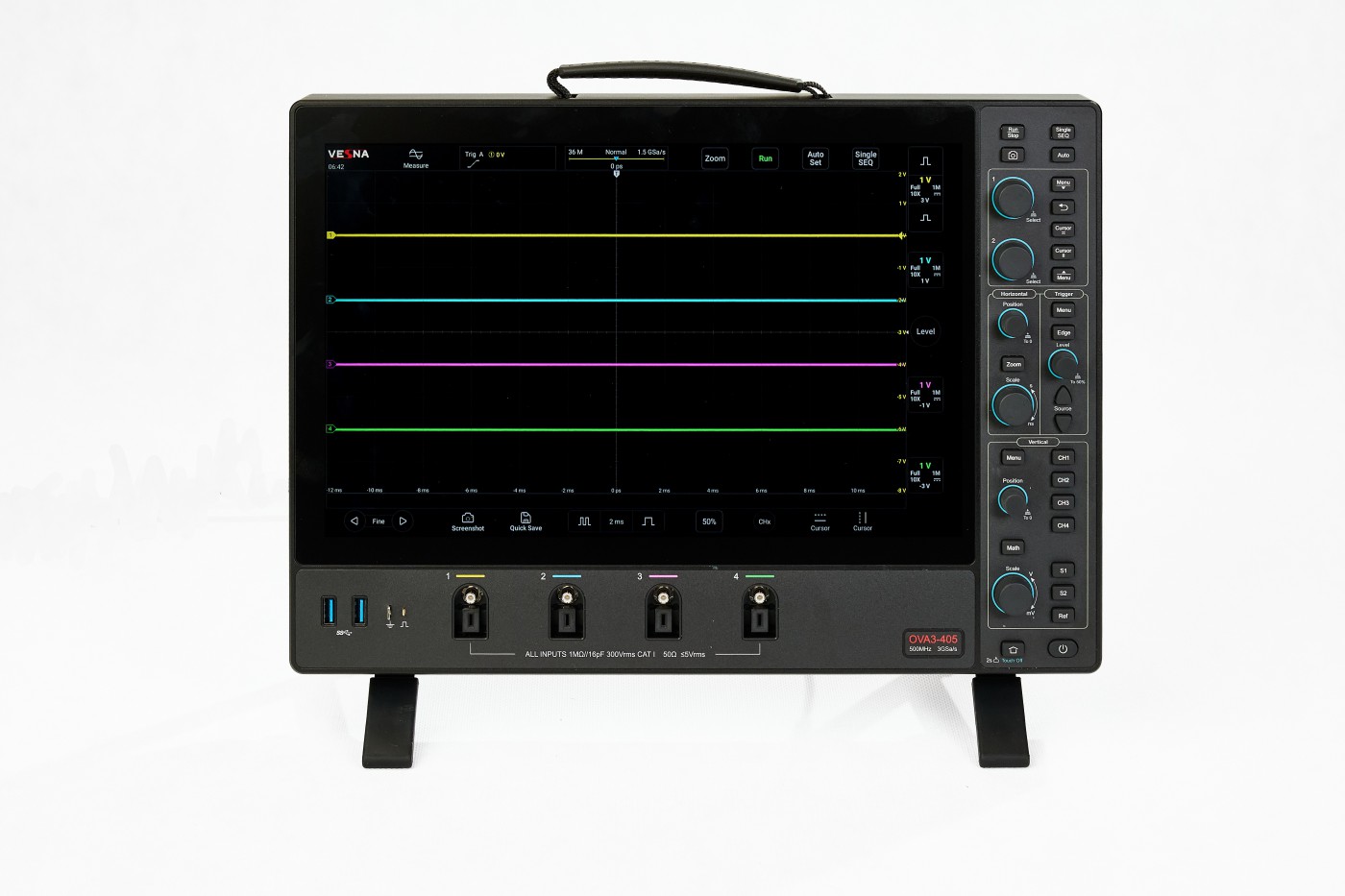

Осциллограф лабораторный OVA3
Серия осциллографов OVA3 имеет полосу пропускания до 500 МГц. OVA3 оснащен многозадачной системой, с отличной аппаратной производительностью и профессиональными функциями осциллографа. 14-дюймовый сенсорный экран и встроенный аккумулятор большой емкости делают его идеальным инструментом как в лаборатории, так и в полевых условиях.
Полоса пропускания до 500 МГц
4 аналоговых канала
Максимальная частота
дискретизации 3 ГВыб/с
дискретизации 3 ГВыб/с
Разрядность АЦП 8 Бит
Скорость обновления
до 230 000 осцилл./сек
до 230 000 осцилл./сек
от 536 600 ₽
Модельный ряд
| Модель | OVA3-405 | OVA3-403 | OVA3-402 |
|---|---|---|---|
| Цена | 617 900 ₽ | 552 900 ₽ | 536 600 ₽ |
| Класс осциллографа | 2 | ||
| Исполнение | лабораторный | ||
| Полоса пропускания (МГц/ГГц) | 500 МГц | 350 МГц | 250 МГц |
| Применение | общее | ||
| Количество каналов | 4 | ||
| Входное сопротивление | 50 Ом / 1 МОм | ||
| Вертикальное разрешение | 8 Бит | ||
| Частота дискретизации на каждый канал | 1.5 Гвыб/с | ||
| Частота дискретизации при объединении каналов | 3 Гвыб/с | ||
| Глубина памяти на каждый канал | 180 Мотсчетов | ||
| Глубина памяти при объединении каналов | 360 Мотсчетов | ||
| Скорость захвата | 230.000 осцил./с | ||
| Наличие батареи | - | ||
| Экран (диагональ; разрешение) | 14" 1920×1200 | ||
| Масса | 4.3 кг | ||
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно | ||
Опционально
- Сумка для переноски
- Пластиковый кейс для транспортировки
- Высокочастотный токовый пробник АС/DC СР, 100 МГц, 6 А/30 А, BNC
- Низкочастотный токовый пробник АС/DC СР2100, 2.5 МГц, 10 А/100 А, BNC
- Низкочастотный токовый пробник АС/DC RСР, 10 Гц – 30 МГц, 200 мА – 600 мА (Pik), BNC
- Низкочастотный токовый пробник АС/DC АСР1000, 10 Гц - 100 кГц, 0.1 мА – 1000 А (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 500 МГц, 3000В, BNC
Документы
Описание типа OVA3
PDF, 223.63 КБ
Методика поверки OVA3
PDF, 2.48 МБ
Технические характеристики OVA3
PDF, 549.34 КБ
Руководство по программированию
PDF, 1.02 МБ
