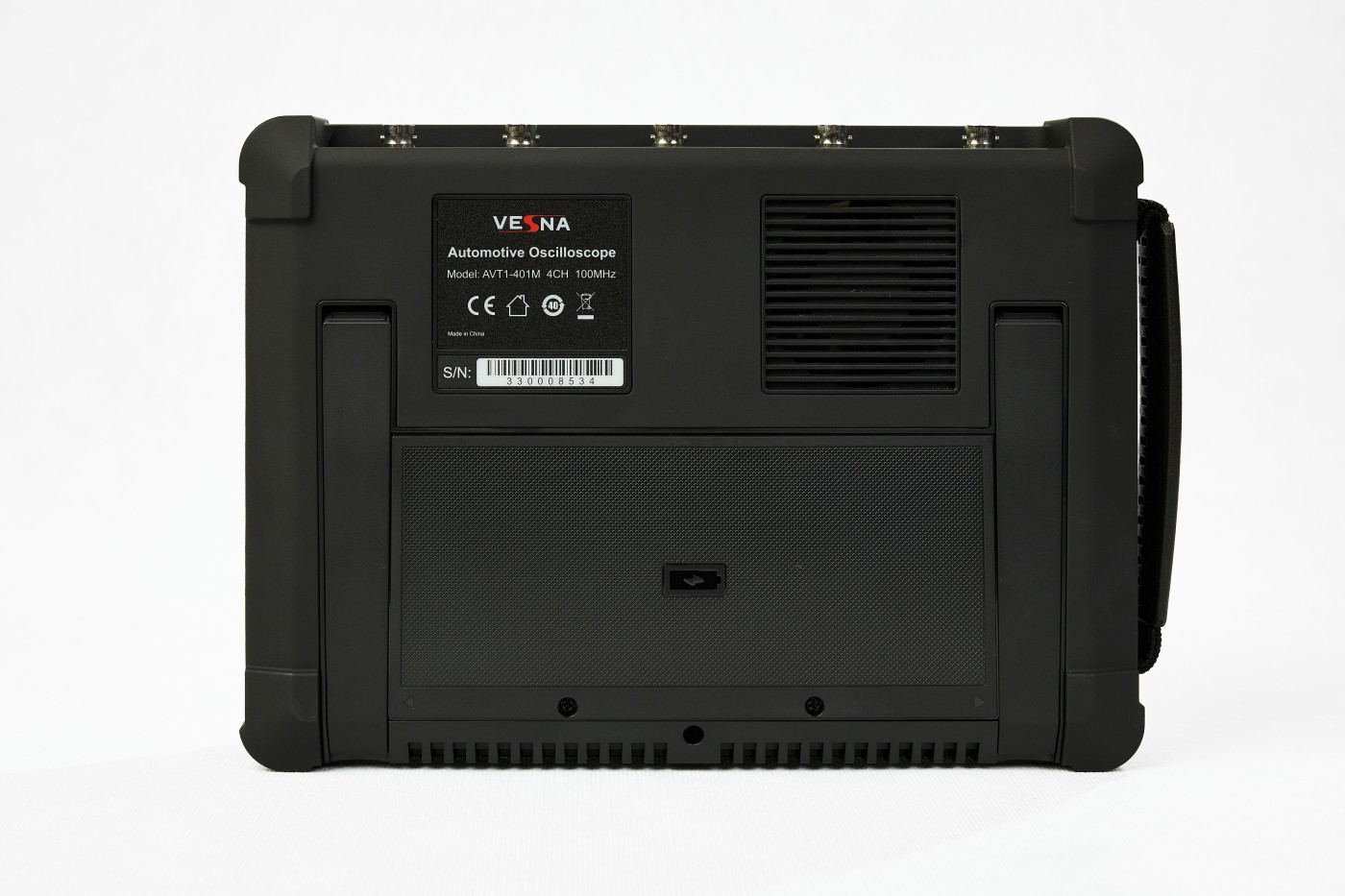

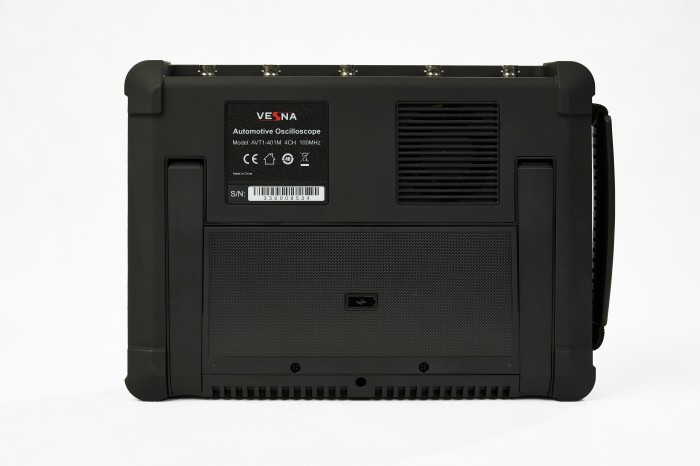

Осциллограф портативный AVT1

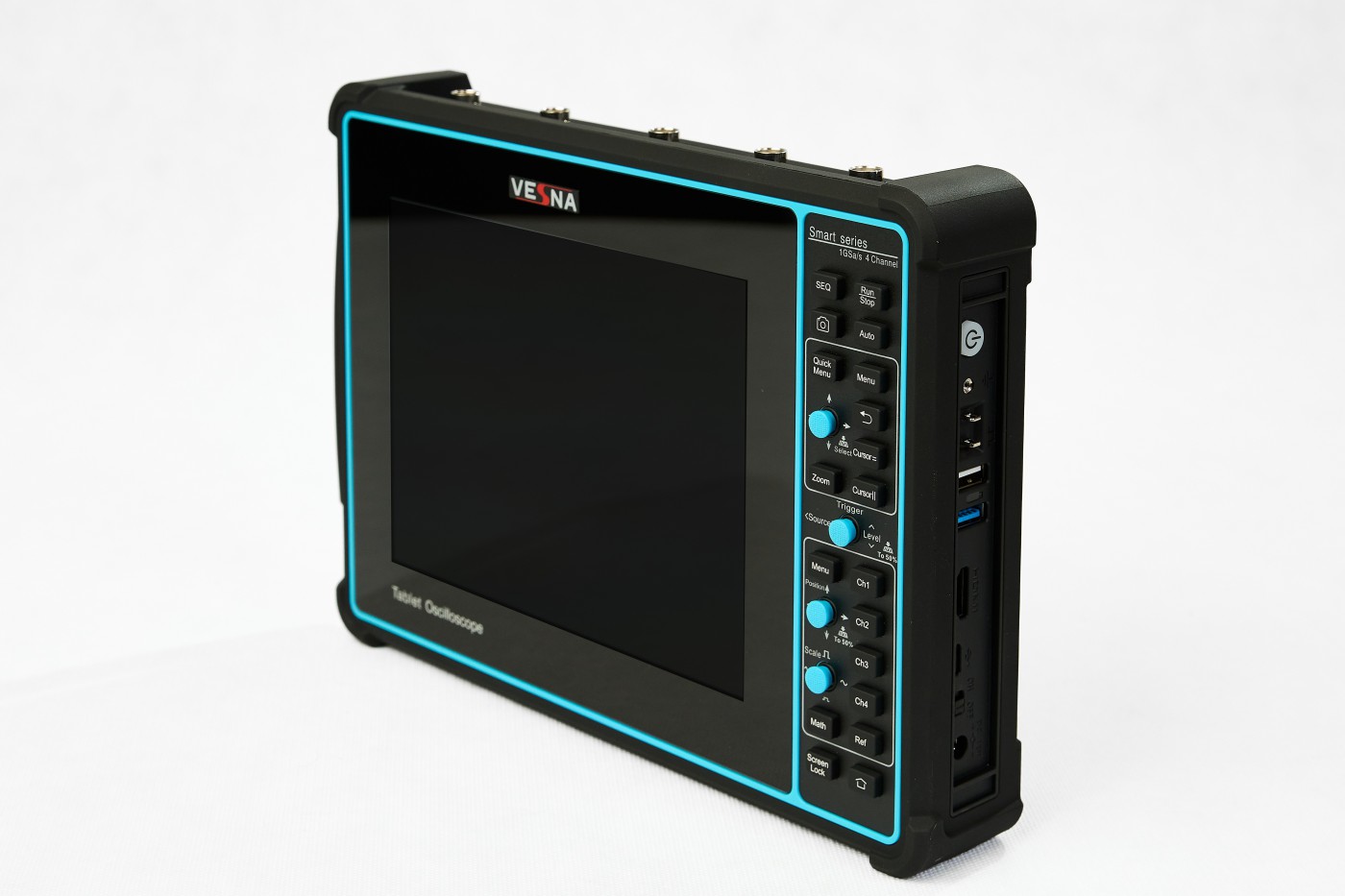

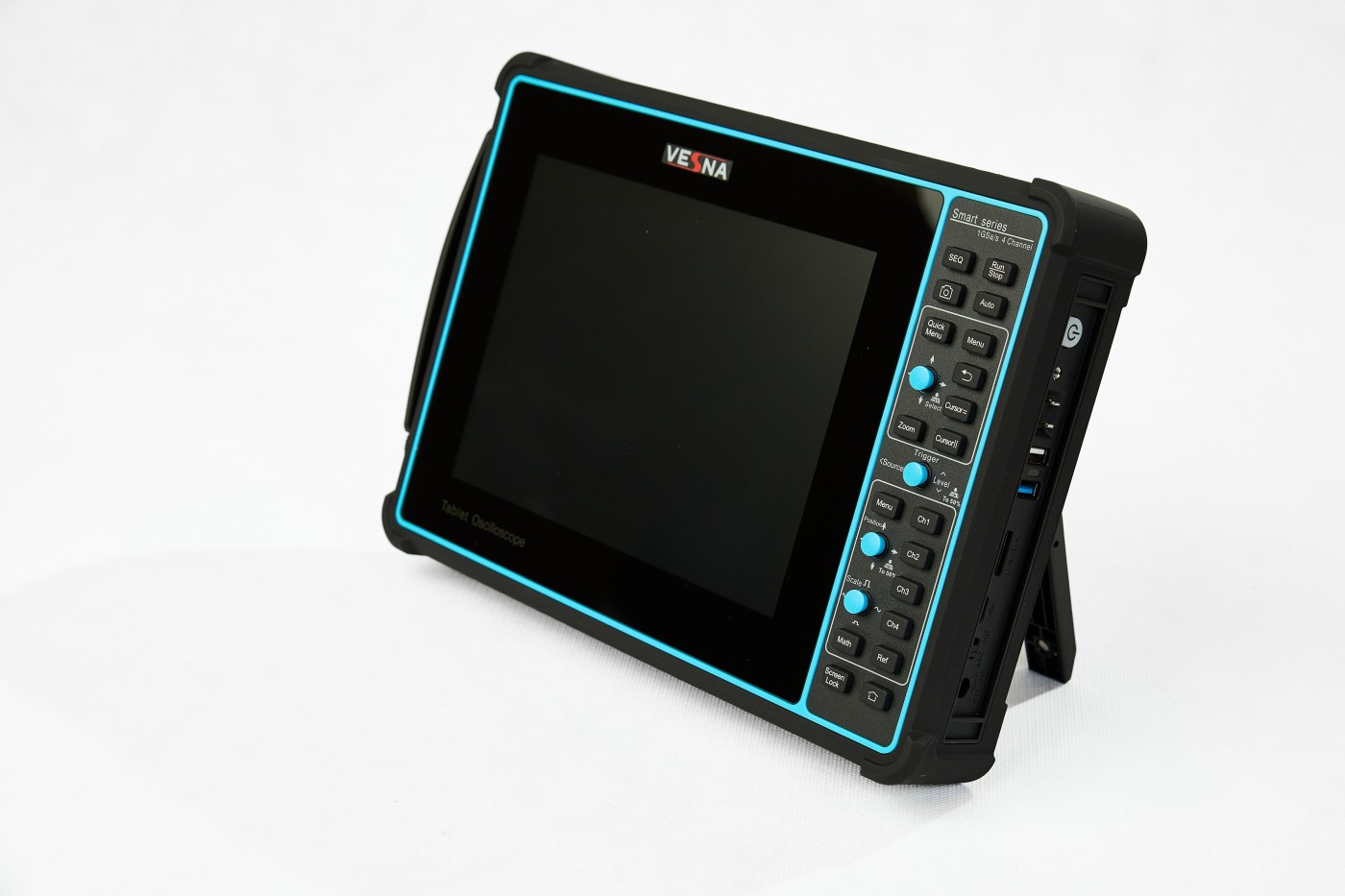

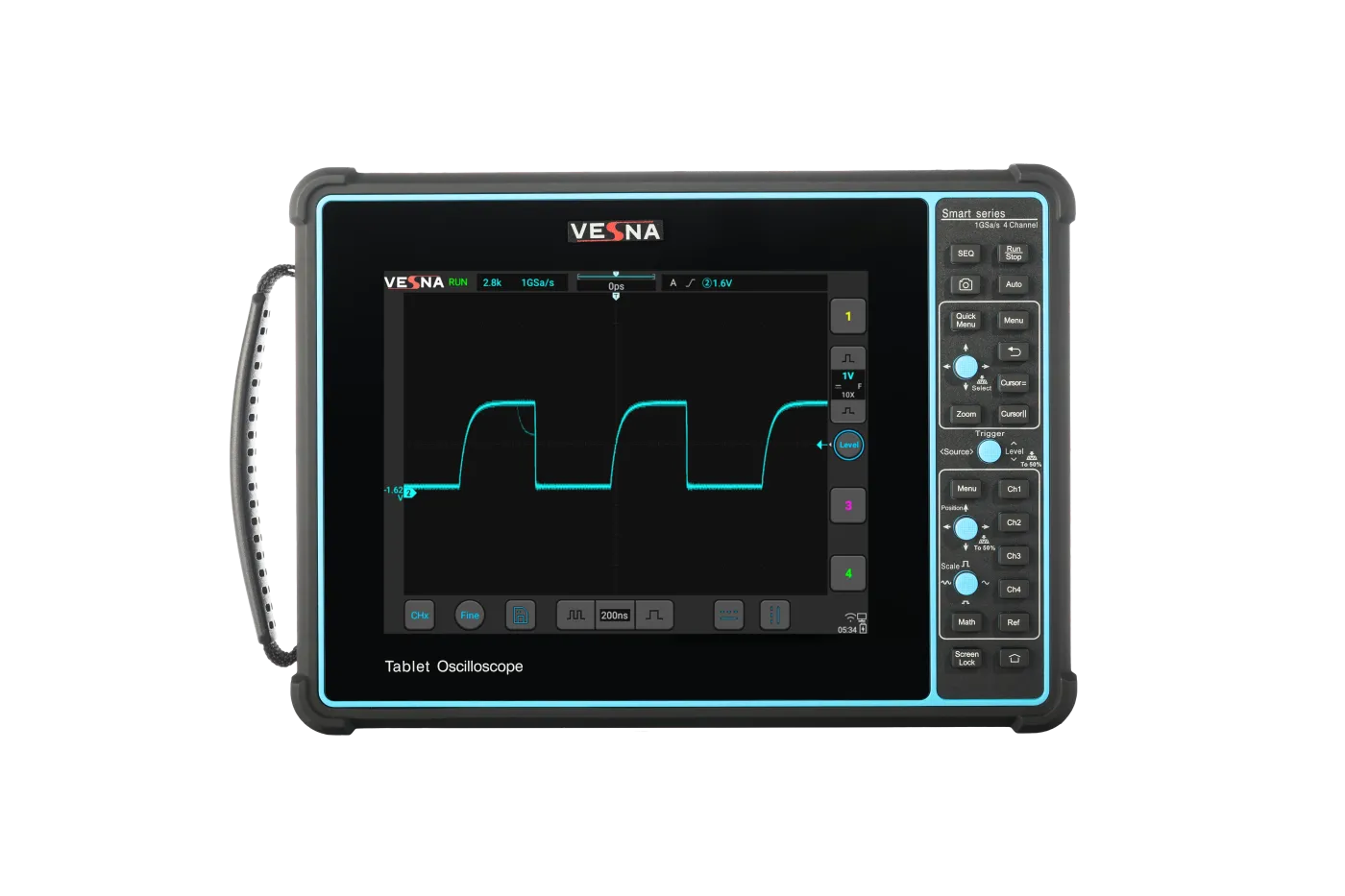

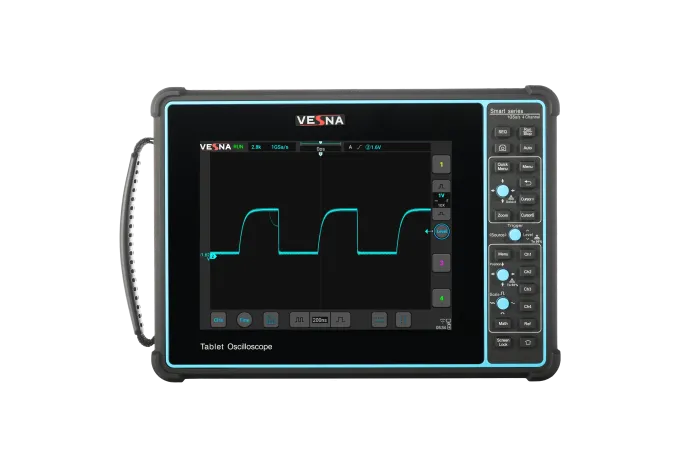

Автомобильный диагностический осциллограф серии AVT1 — это специализированный осциллограф, предназначенный для технического обслуживания и диагностики автомобилей. Он оснащен множеством профессиональных функций, 8-дюймовым экраном высокой четкости с разрешением 800*600 пикселей, встроенной литиевой батареей, рассчитанной на более чем пять часов работы, и 2/4-канальными исполнениями.
Встроенное автомобильное программное обеспечение позволяет в один клик настраивать различные тестовые проекты, обеспечивая беспроблемную диагностику и измерения при работе в автомобилестроении.
Полоса пропускания до 200 МГц

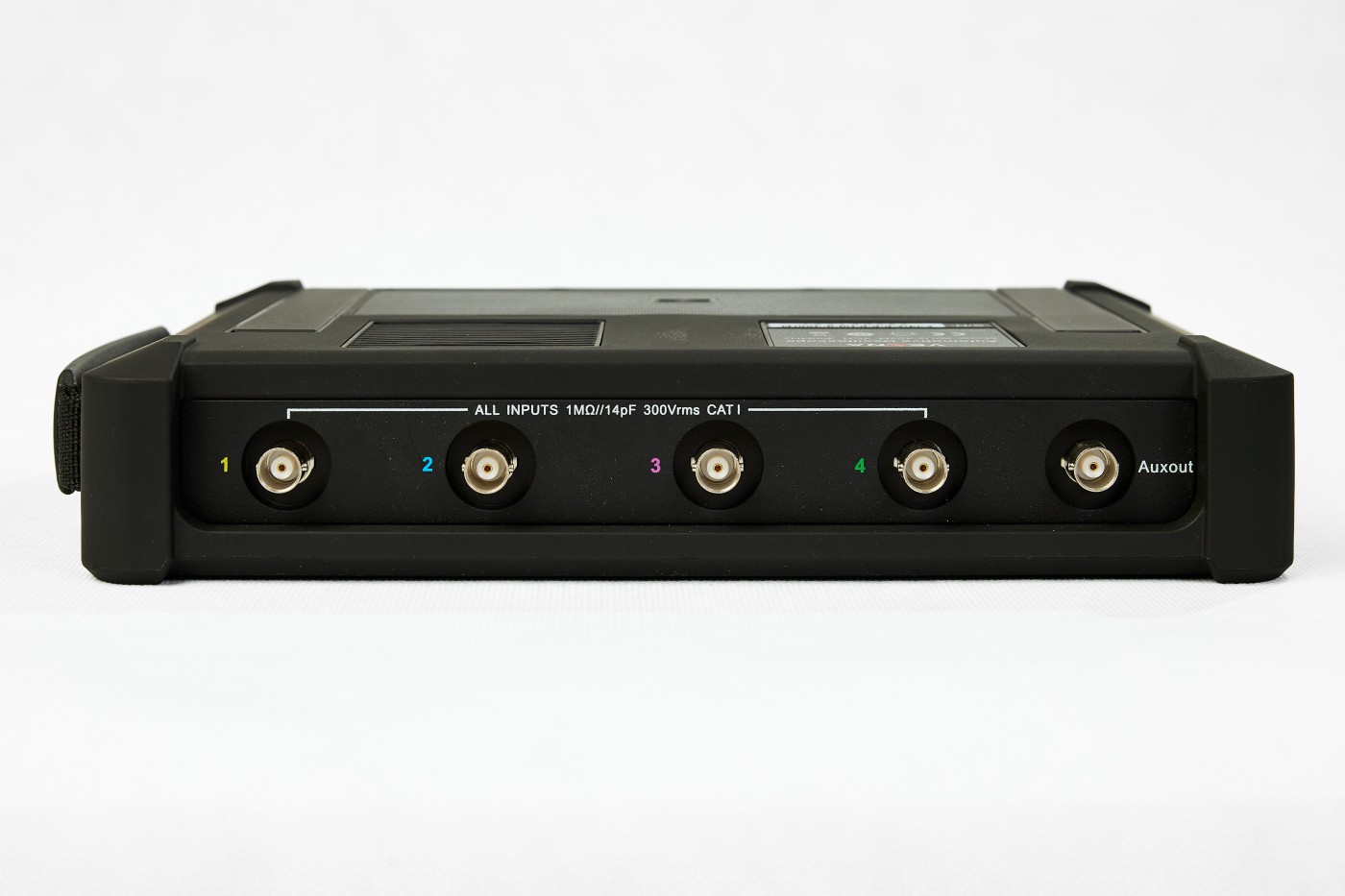

2/4 аналоговых канала
Максимальная частота
дискретизации 1 ГВыб/с
дискретизации 1 ГВыб/с
Разрядность АЦП 8 Бит
Скорость обновления
до 130 000 осцилл./сек
до 130 000 осцилл./сек
от 126 400 ₽
Модельный ряд
| Модель | AVT1-202 | AVT1-202 c доп. аксессуарами | AVT1-401 | AVT1-401 c доп. аксессуарами |
|---|---|---|---|---|
| Цена | 126 400 ₽ | 152 500 ₽ | 133 000 ₽ | 159 100 ₽ |
| Класс осциллографа | 2 | |||
| Исполнение | портативный | |||
| Полоса пропускания (МГц/ГГц) | 200 МГц | 100 МГц | ||
| Применение | автомобильное | |||
| Количество каналов | 2 | 4 | ||
| Входное сопротивление | 1 МОм | |||
| Вертикальное разрешение | 8 Бит | |||
| Частота дискретизации на каждый канал | 0.5 Гвыб/с | |||
| Частота дискретизации при объединении каналов | 1 Гвыб/с | |||
| Глубина памяти на каждый канал | 35 Мотсчетов | |||
| Глубина памяти при объединении каналов | 70 Мотсчетов | |||
| Скорость захвата | 130.000 осцил./с | |||
| Наличие батареи | + | |||
| Экран (диагональ; разрешение) | 8" 800×600 | |||
| Масса | 1.9 кг | |||
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | |||
Опционально
- Высокочастотный токовый пробник АС/DC СР, 100 МГц, 5А/30А, BNC
- Низкочастотный токовый пробник АС/DC СР2100, DC-2.5 МГц, 10А/100А, BNC
- Низкочастотный токовый пробник АС/DC RСР, 2 Гц - 30 МГц, 6000А (Pik), BNC
- АС токовый пробник АСР1000, 10 Гц – 100 кГц, 0.1-1000 (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 500 МГц, 7000В (Pik), BNC
Документы
Описание типа AVT1
PDF, 153.06 КБ
Методика поверки AVT1
PDF, 2.49 МБ
Технические характеристики AVT1
PDF, 547.73 КБ
Руководство по программированию
PDF, 1.02 МБ
