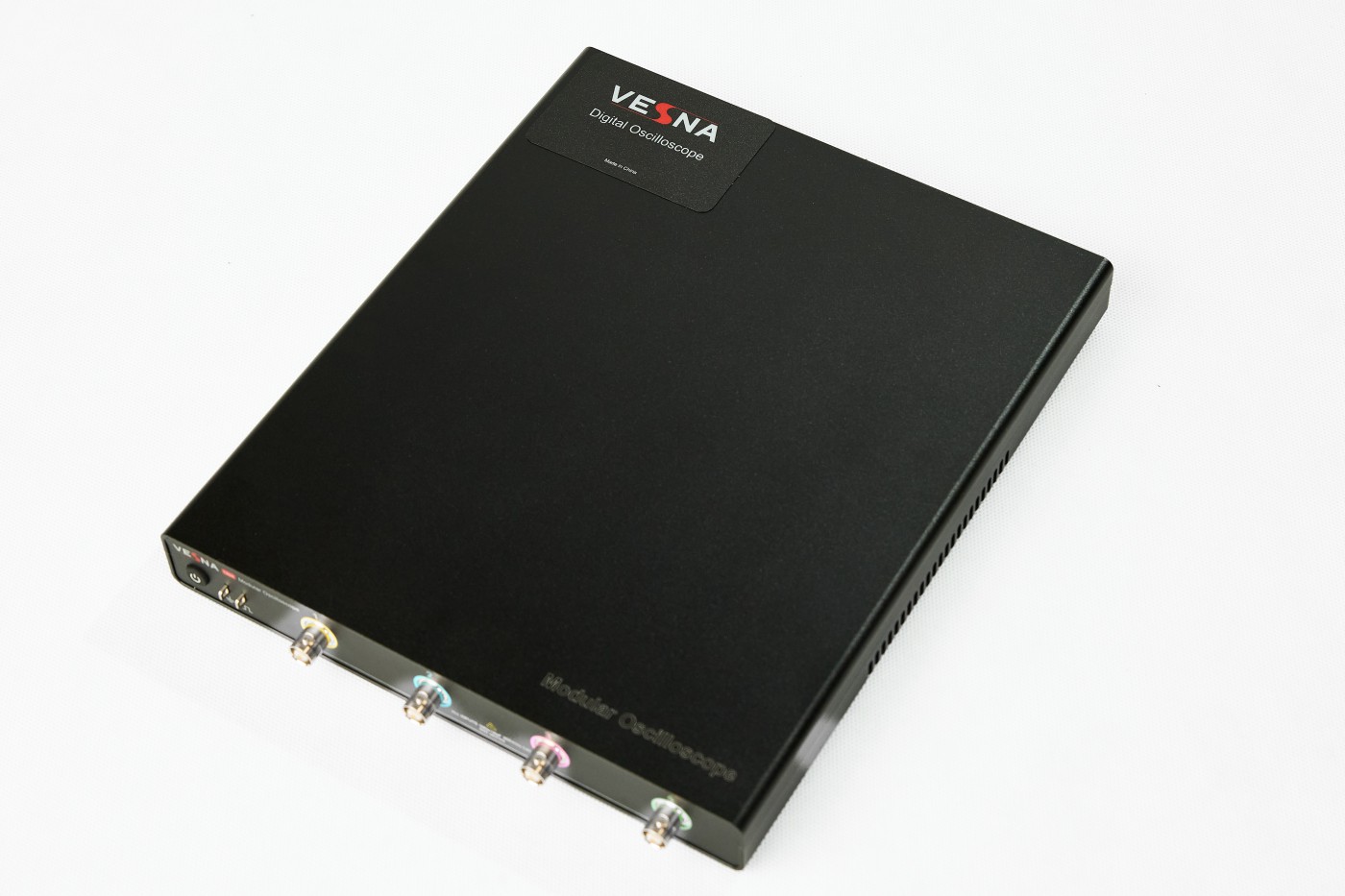

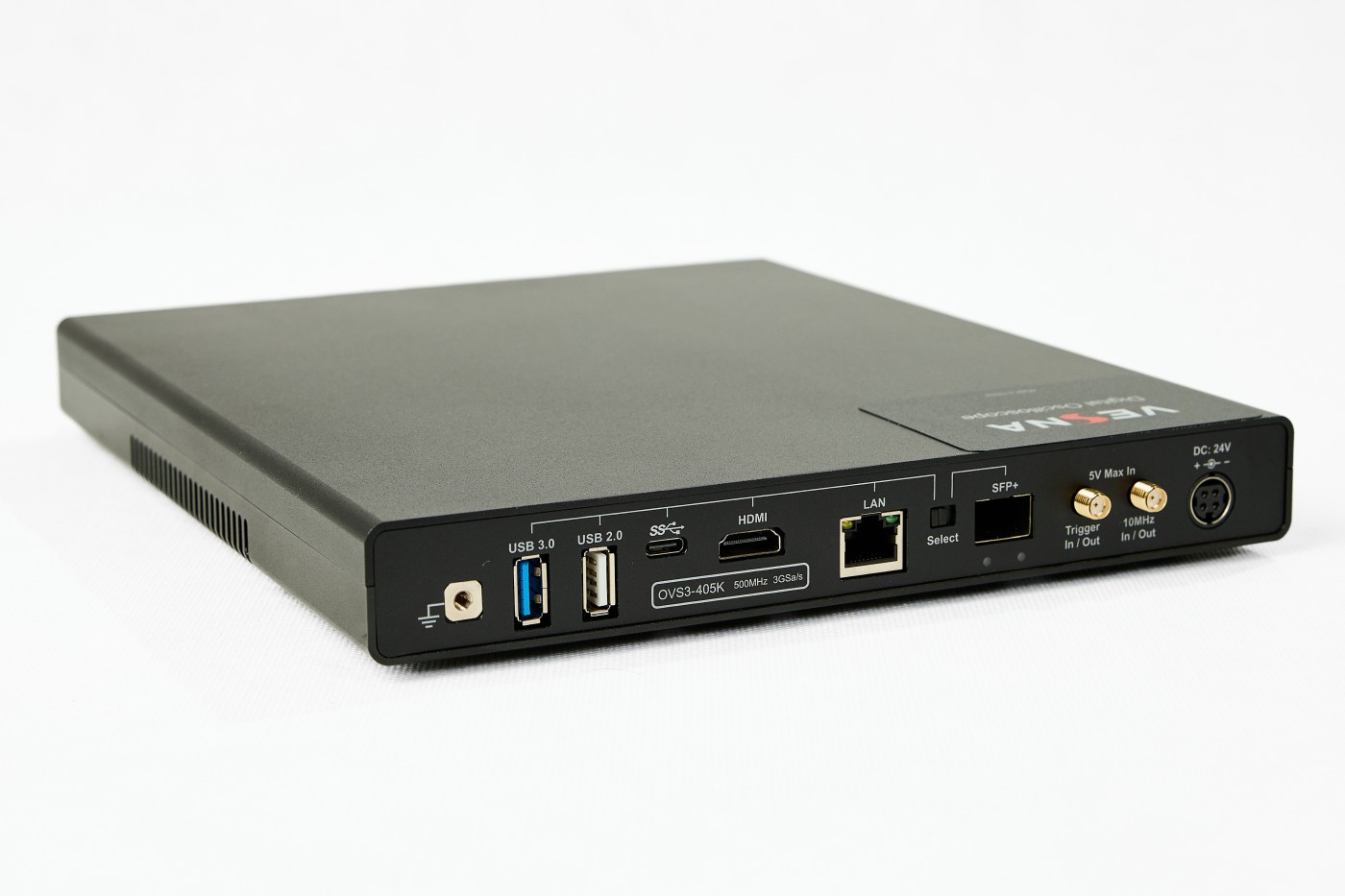

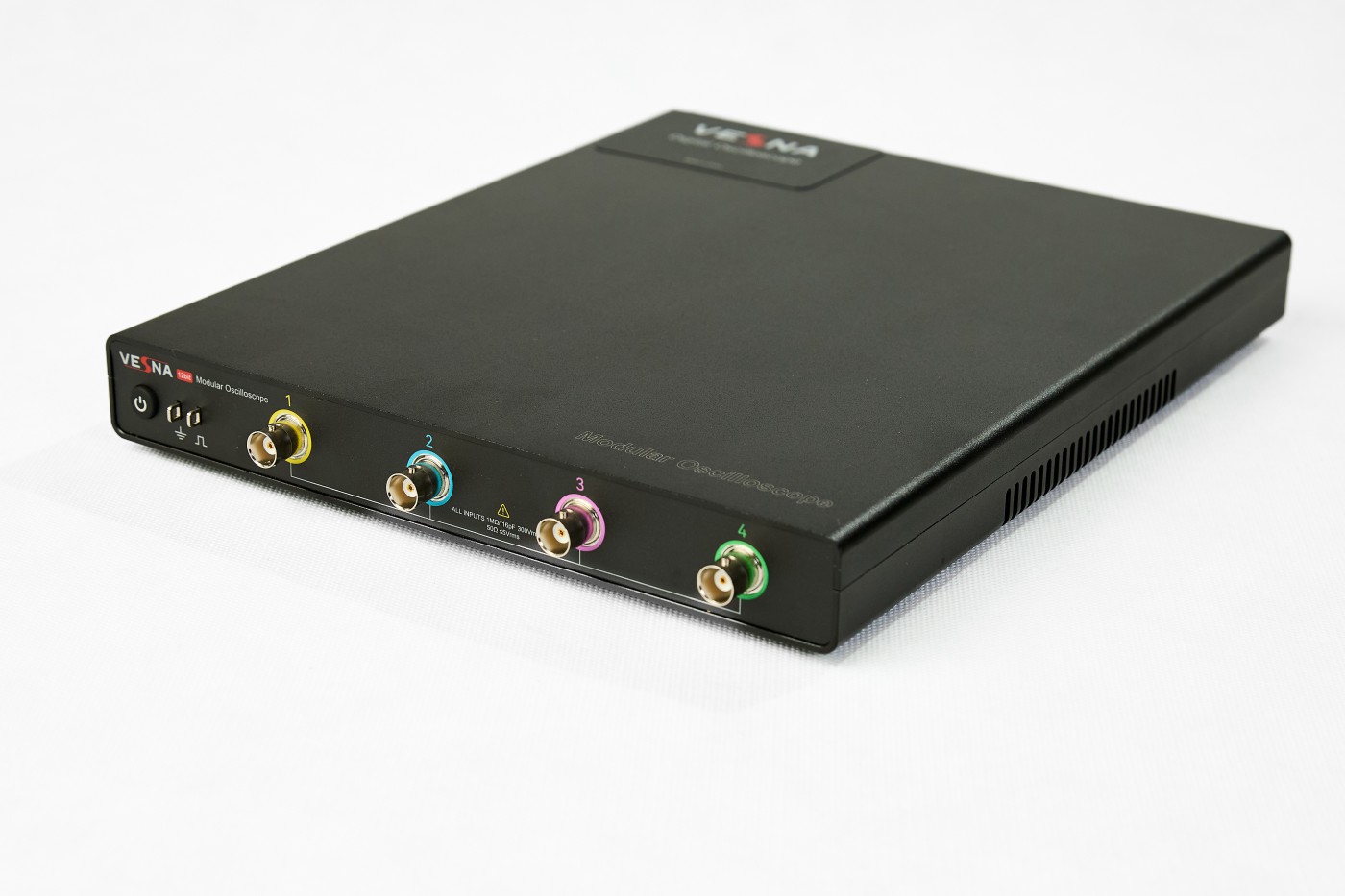

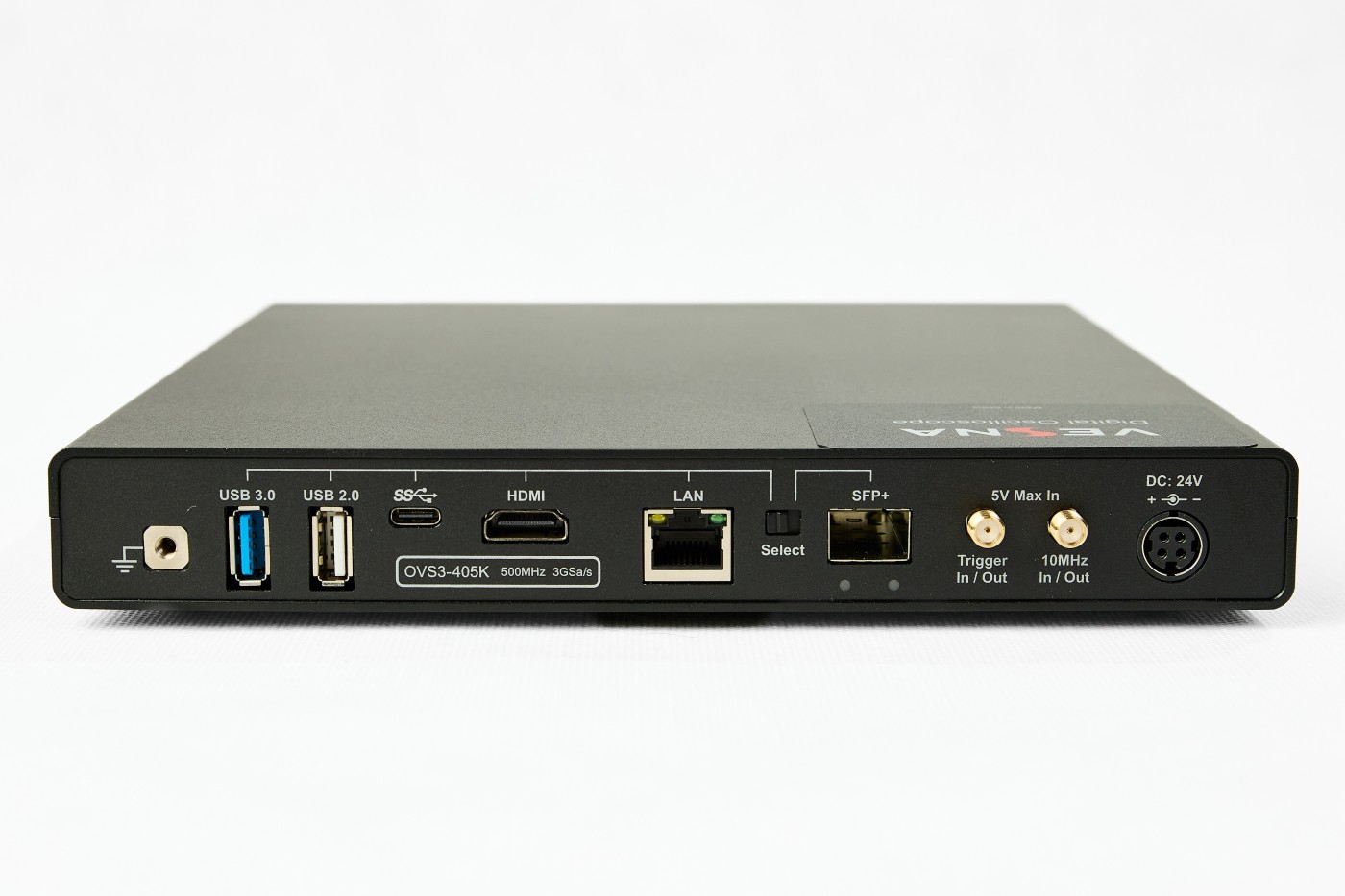

Осциллограф модульный OMS3
Серия модульных осциллографов OMS3— это современные 4-канальные цифровые приборы, отличающиеся высокой производительностью. Базовая версия устройства предлагает полосу пропускания 250 МГц, однако этот показатель можно расширить до 350 или 500 МГц благодаря специальным программным опциям.
Особенностью линейки является использование собственного 12-разрядного АЦП, который в сочетании с высокой скоростью обработки данных и объёмом памяти позволяет эффективно работать даже со слабыми сигналами. Приборы демонстрируют превосходное качество измерений благодаря минимальному уровню шумов и надёжному захвату сигналов с незначительной амплитудой.
Полоса пропускания до 500 МГц

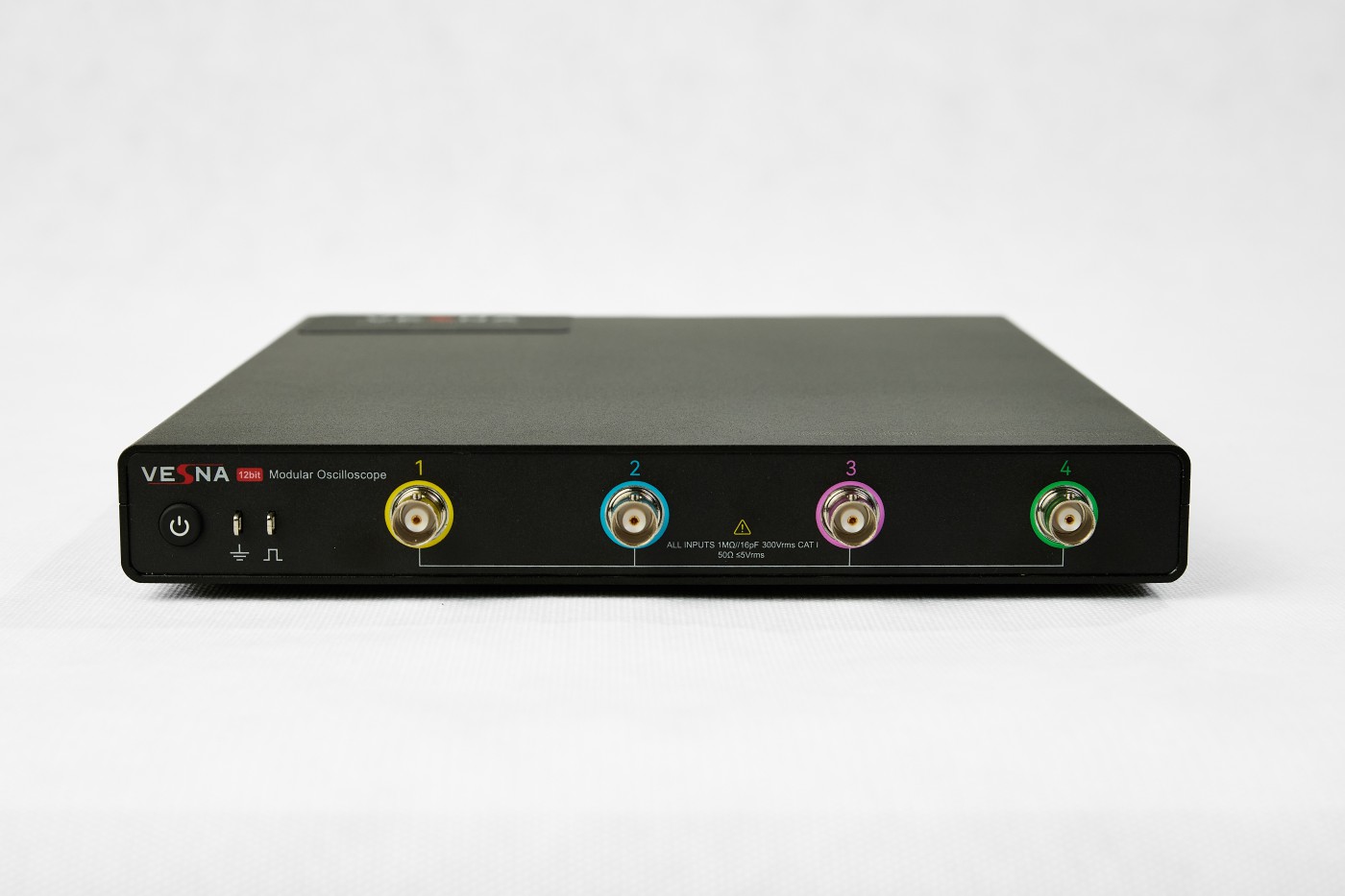

4 аналоговых канала
Максимальная частота
дискретизации 3 ГВыб/с
дискретизации 3 ГВыб/с
Разрядность АЦП 12 Бит
Скорость обновления
до 230 000 осцилл./сек
до 230 000 осцилл./сек
от 552 900 ₽
Модельный ряд
| Модель | OMS3-405 | OMS3-403 | OMS3-402 |
|---|---|---|---|
| Цена | 634 300 ₽ | 601 600 ₽ | 552 900 ₽ |
| Класс осциллографа | 2 | ||
| Исполнение | модульный | ||
| Полоса пропускания (МГц/ГГц) | 500 МГц | 350 МГц | 250 МГц |
| Применение | общее | ||
| Количество каналов | 4 | ||
| Входное сопротивление | 50 Ом / 1 МОм | ||
| Вертикальное разрешение | 12 Бит | ||
| Частота дискретизации на каждый канал | 1.5 Гвыб/с | ||
| Частота дискретизации при объединении каналов | 3 Гвыб/с | ||
| Глубина памяти на каждый канал | 180 Мотсчетов | ||
| Глубина памяти при объединении каналов | 360 Мотсчетов | ||
| Скорость захвата | 230.000 осцил./с | ||
| Наличие батареи | - | ||

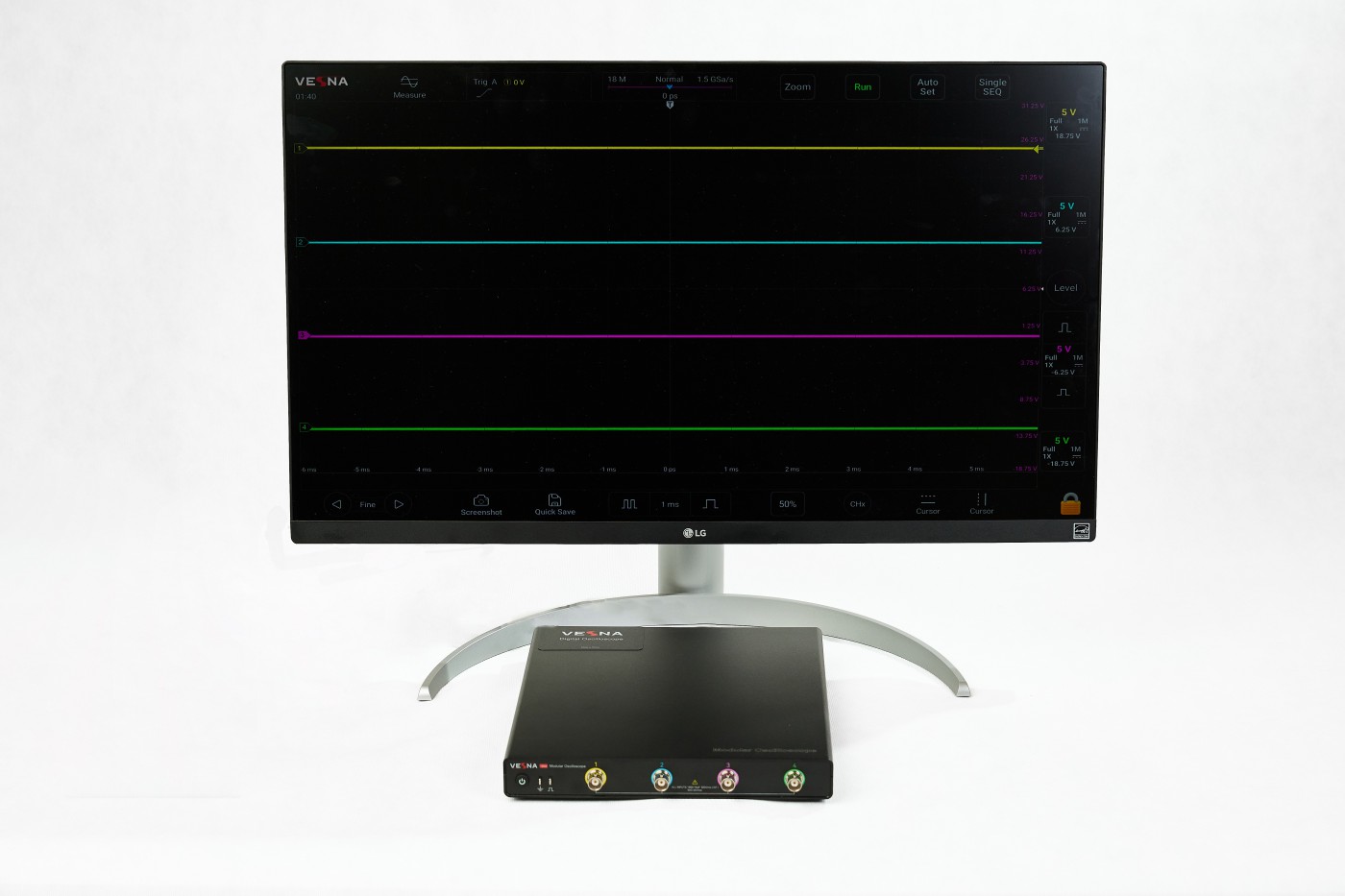

| Экран (диагональ; разрешение) | внешний | ||
| Масса | 1.9 кг | ||
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | ||
Опционально
- Высокочастотный токовый пробник АС/DC, 100 МГц, 6А/30А, BNC
- АС токовый пробник RСP, 10 Гц-30 МГц, 200 мА-600А (Pik), BNC
- АС токовый пробник СР2100В, DC-2.5 МГц, 10/100А, BNC
- АС токовый пробник АСР1000, 10 Гц-100 кГц, 0.1А-1000А (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 100 МГц, 700В- 3000В (Pik), BNC
Документы
Описание типа OMS3
PDF, 223.06 КБ
Методика поверки OMS3
PDF, 1.97 МБ
Технические характеристики OMS3
PDF, 510.91 КБ
Руководство по программированию
PDF, 1.02 МБ
