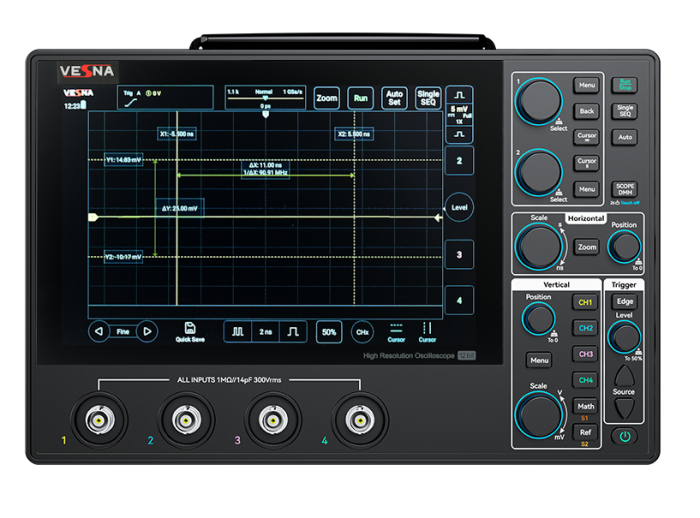

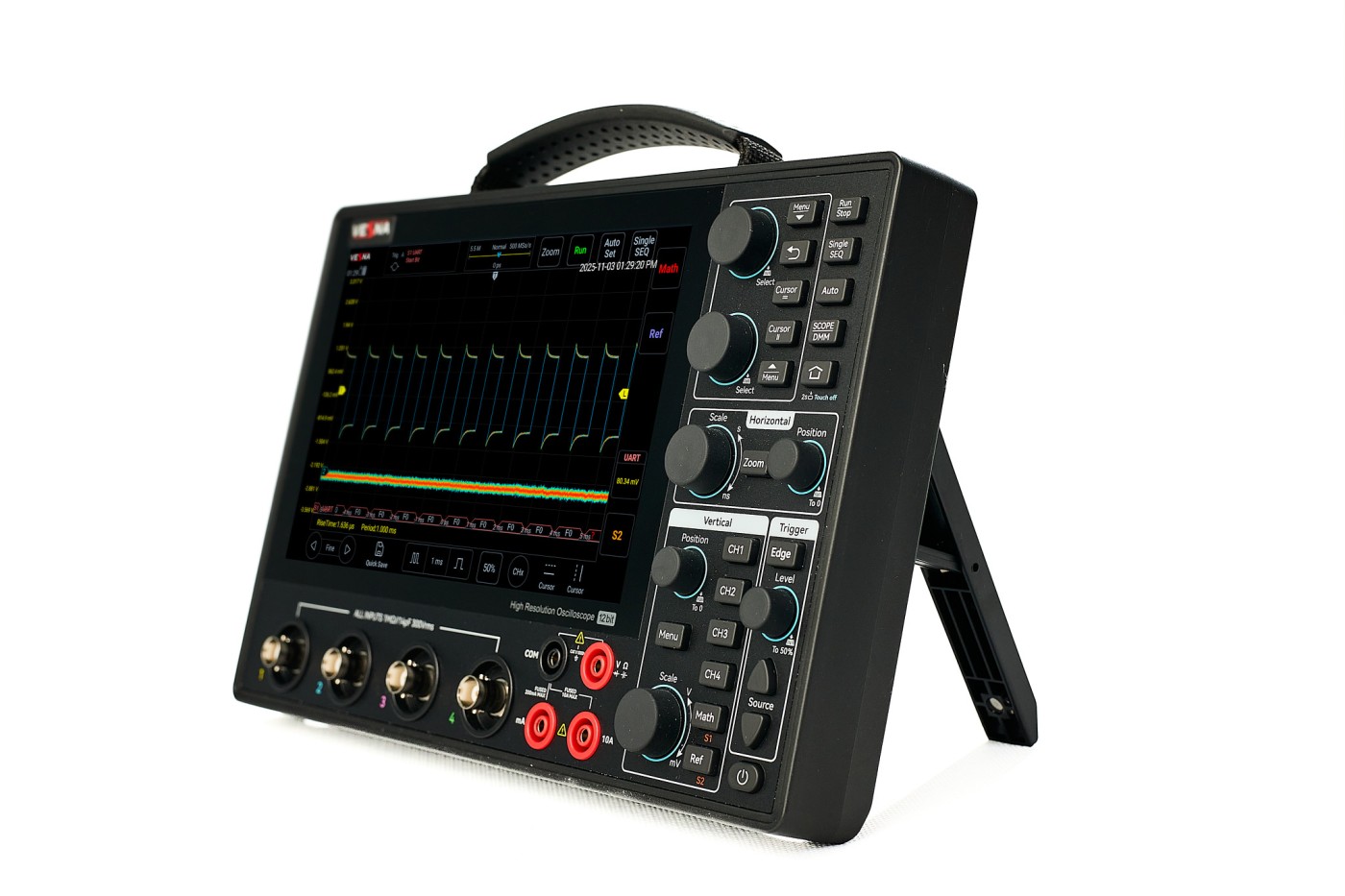

Осциллограф портативный OVS1
Серия портативных осциллографов OVS1 представляет собой профессиональный прибор высокого разрешения, который сочетает в себе исключительную мобильность и производительность.

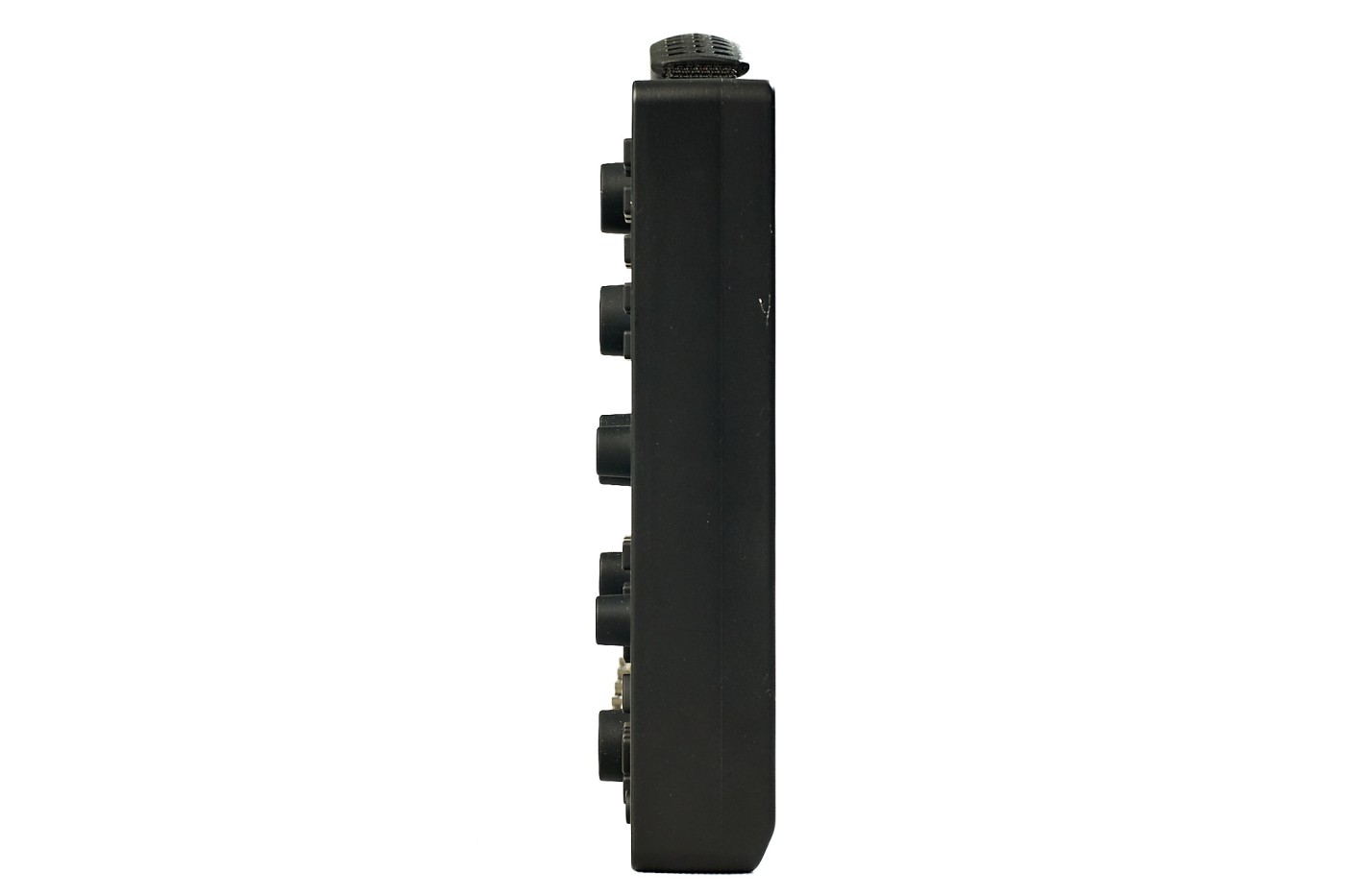

Компактные размеры устройства (толщина всего 3,1 см) позволяют легко поместить его в рюкзак, что делает возможным проведение эффективных измерений в любом месте и в любое время.

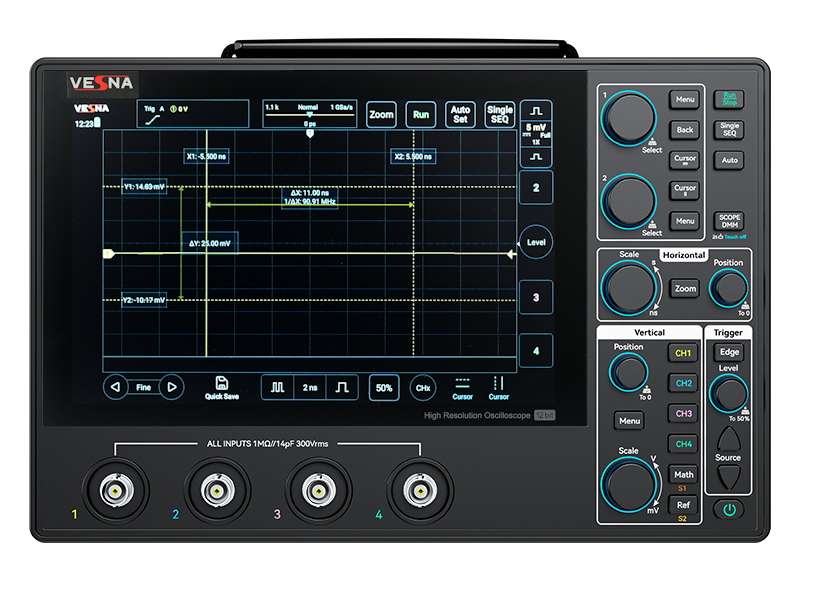

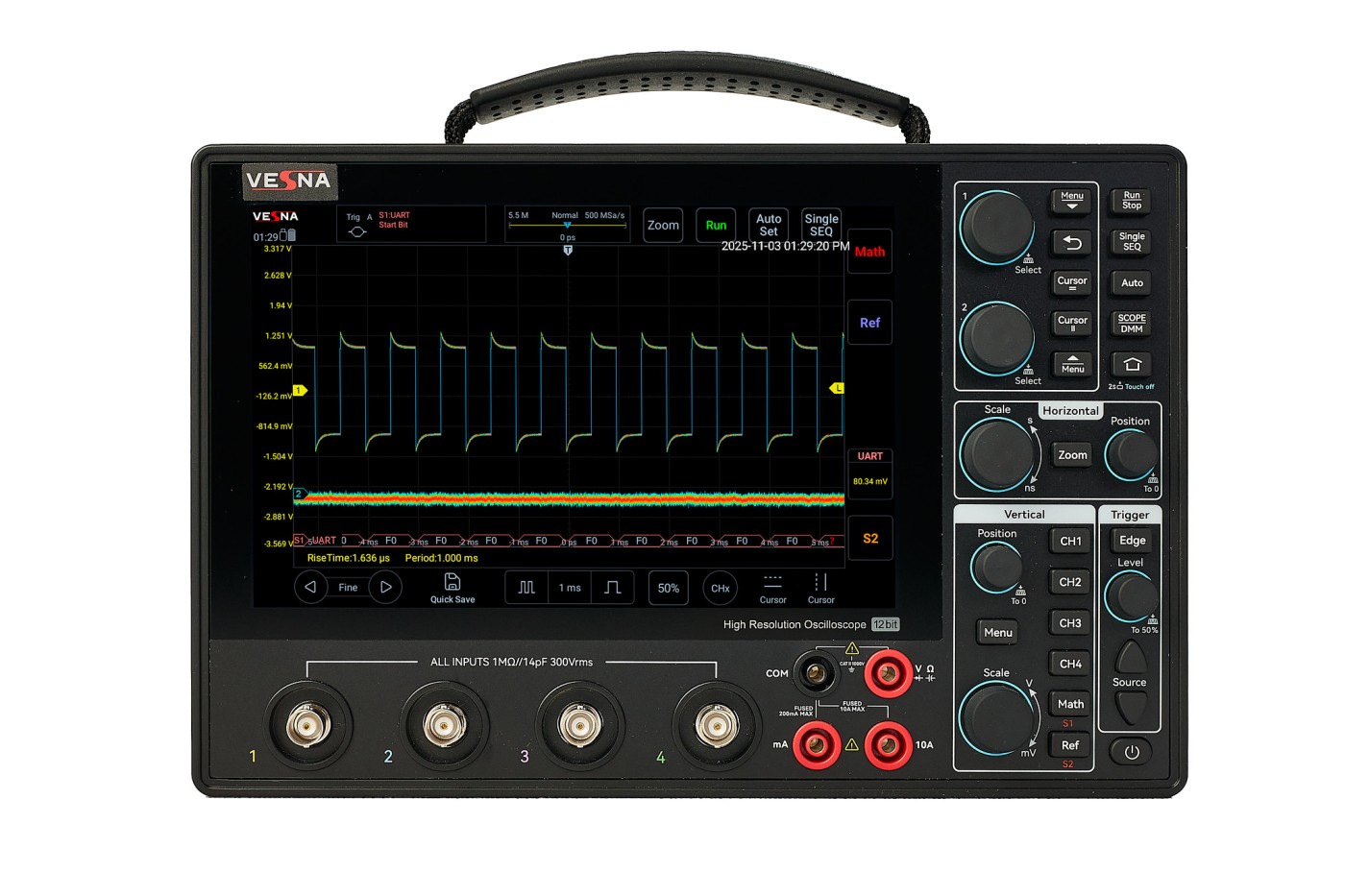

Прибор оснащён 8-дюймовым антибликовым сенсорным экраном высокой чёткости с разрешением до 1280×800 пикселей.
Полоса пропускания до 200 МГц
4 аналоговых канала
Максимальная частота
дискретизации 1 ГВыб/с
дискретизации 1 ГВыб/с
Разрядность АЦП 12 Бит
Скорость обновления
до 50 000 осцилл./сек
до 50 000 осцилл./сек
от 120 200 ₽
Модельный ряд
| Модель | OVS1-401 | OVS1-401M | OVS1-402 | OVS1-402M |
|---|---|---|---|---|
| Цена | 120 200 ₽ | 129 700 ₽ | 130 200 ₽ | 139 500 ₽ |
| Класс осциллографа | 2 | |||
| Исполнение | портативный | |||
| Полоса пропускания (МГц/ГГц) | 100 МГц | 200 МГц | ||
| Применение | общее | |||
| Количество каналов | 4 | |||
| Входное сопротивление | 1 МОм | |||
| Вертикальное разрешение | 12 Бит | |||
| Частота дискретизации на каждый канал | 0.25 Гвыб/с | |||
| Частота дискретизации при объединении каналов | 1 Гвыб/с | |||
| Глубина памяти на каждый канал | 27.5 Мотсчетов | |||
| Глубина памяти при объединении каналов | 110 Мотсчетов | |||
| Скорость захвата | 50.000 осцил./с | |||
| Наличие батареи | + | |||
| Экран (диагональ; разрешение) | 8" 1920×800 | |||
| Масса | 1.7 кг | |||
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) | |||
Опционально
- Высоковольтный дифференциальный пробник, 500 МГц, 3000 В
- Токовый пробник АС/DC, 100 МГц, 6/30 А
- Токовый пробник АС/DC, 2.5 МГц, 10/100 А
- Токовый пробник АС, 10 Гц - 30 МГц, 10 мА – 600 А (Pik)
- Токовый пробник АС, 10 Гц - 100 кГц, 0.1 А – 1000 А (Pik)
- Оптический изолированный пробник, 1 ГГц, 85 кВ (Pik), 9,5 пФ, 2.5 мм
Документы
Описание типа OVS1
PDF, 327.96 КБ
Методика поверки OVS1
PDF, 3.24 МБ
Технические характеристики OVS1
PDF, 560.78 КБ
Руководство по программированию
PDF, 1.02 МБ
